Questão 652650

652650 Ano: 2019
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: UFPB

Provas:

Técnico em Equipamentos Médico-Odontológicos
Provas ×

EletrotécnicaAnálise de Circuitos Elétricos
EletrônicaCircuitos de Corrente Contínua em Eletroeletrônica

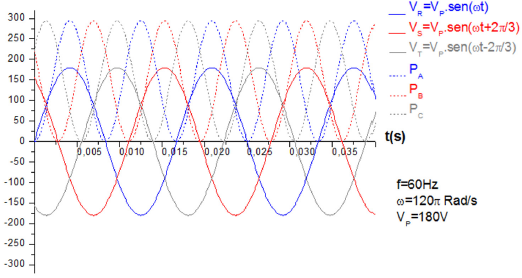

O seguinte gráfico apresenta o comportamento de um sistema alimentado por uma fonte de tensão senoidal e um grupo de cargas. As formas de onda das tensões da rede estão representadas pelas linhas contínuas e as formas de onda das potências no grupo de cargas estão representadas pelas linhas tracejadas. Com base na análise do gráfico, assinale a alternativa correta. Enunciado 652650-1

O gráfico apresenta um sistema trifásico equilibrado, alimentando um sistema puramente capacitivo, pois a potência na carga é alternada.

O gráfico apresenta um sistema monofásico senoidal equilibrado, alimentando um sistema puramente indutivo, pois a potência na carga é sempre positiva.

O gráfico apresenta um sistema trifásico em desequilíbrio, alimentando uma carga puramente indutiva, pois a potência média na carga é nula.

O gráfico apresenta um sistema trifásico senoidal, alimentando uma carga de comportamento puramente resistiva, pois a potência na carga não atinge valores negativos.

O gráfico apresenta um sistema monofásico senoidal em desequilíbrio, alimentando uma carga puramente resistiva, pois a potência na carga é alternada.
