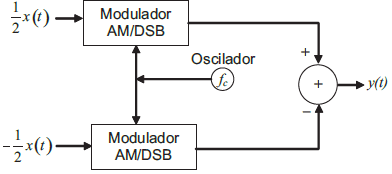

No diagrama em bloco da figura acima, observa-se que x(t) é o sinal modulante e o oscilador gera um sinal senoidal com frequência f_c (frequência da portadora). Estes sinais alimentam dois moduladores em amplitude do tipo AM/DSB, cujas saídas serão subtraídas, resultando no sinal modulado y(t). Este tipo de modulação denomina-se Amplitude Modulada com
