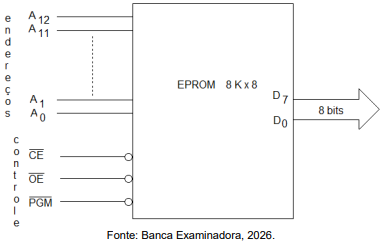

A figura mostra o símbolo lógico de uma memória apagável e reprogramável pelo usuário.

Quando as entradas de controle da memória estiverem com níveis lógicos \(\overline{CE} = 0\), \(\overline{OE} = 1\) e \(\overline{PGM} = 0\), o circuito integrado estará no modo de operação de
