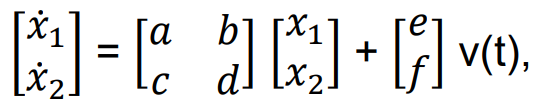

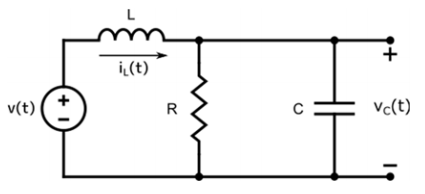

O circuito dessa figura pode ser representado no espaço de estados como

em que x₁ = v_C(t), x₂ = i_L(t), e com

Fasores permitem a análise de circuitos AC em regime permanente, sem a necessidade de resolver equações diferenciais explicitamente.

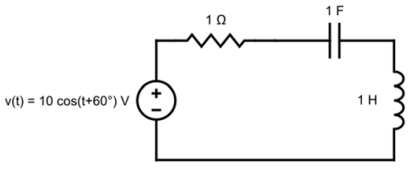

Considerando um circuito RLC em série, alimentado por uma fonte AC, conforme a figura, assinale a alternativa que indica a expressão da corrente i(t) no circuito, em regime permanente.

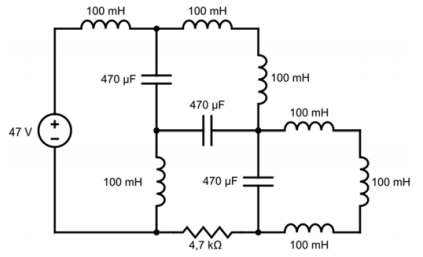

Com base no circuito da figura apresentada, considerando que a fonte de tensão é DC, a corrente em regime permanente no resistor de 4,7 kΩ será igual, em módulo, a

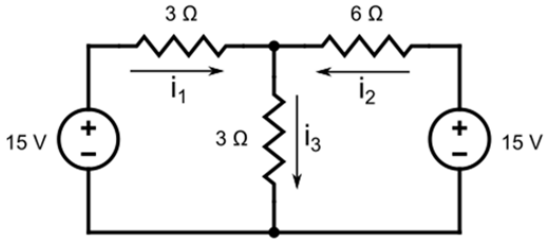

Considerando o circuito elétrico dessa figura, é correto afirmar que as correntes são dadas por

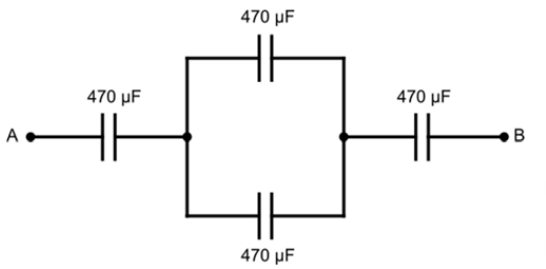

A capacitância entre os terminais A e B do circuito da figura apresentada é igual a

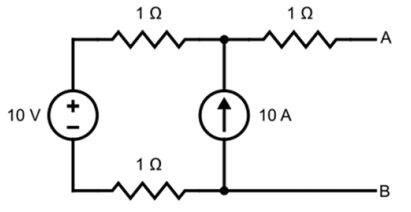

O teorema de Thévenin é amplamente utilizado para simplificar a análise de circuitos. Com base no circuito elétrico da figura apresentada, deseja-se determinar o circuito equivalente de Thévenin entre os terminais A e B. Se V_Th é a tensão equivalente de Thévenin e R_Th é a resistência equivalente de Thévenin, então

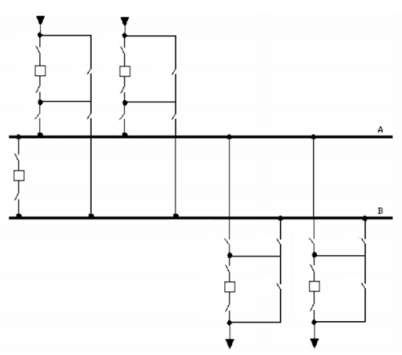

Na figura apresentada, há um arranjo típico de subestações, que corresponde à barra

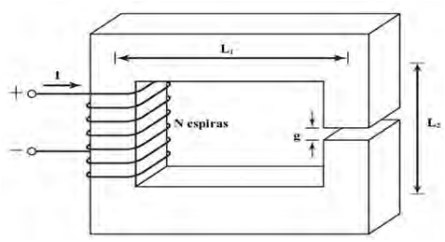

Na figura apresentada, considere que L₁ = 10 cm, L₂ = 8 cm, g = 4 cm, N = 1.000 espiras, a área da seção reta é uniforme e igual a 100 cm² e o material tem permeabilidade relativa μ_R = 4.

Com relação às informações e à figura apresentada, assinale a alternativa que apresenta a indutância (em H) desse circuito.

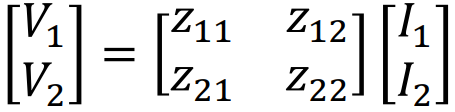

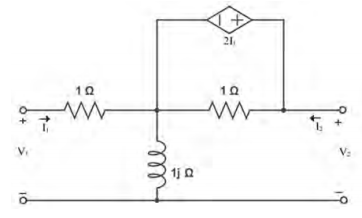

De acordo com o quadripolo da figura apresentada com equação , é correto afirmar que

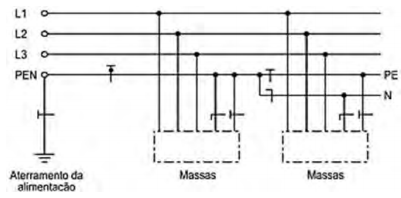

Segundo a Norma Brasileira (NBR) 5.410 – Instalações Elétricas de Baixa Tensão, o esquema de aterramento da figura apresentada é
