Questões do Concurso Câm. Belo Horizonte-MG - Consulplan

3155182 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Fiscalização de Obras

Uma obra com 33 colaboradores está sendo executada em uma área isolada no interior do estado de Minas Gerais; um engenheiro foi contratado para dimensionar as áreas de vivências desse canteiro. Ao verificar as normas regulamentadoras, o engenheiro chegou à seguinte constatação:

I. Os vestiários das áreas de vivências precisam atender, no que for cabível, ao disposto na NR-24 (Condições Sanitárias e de Conforto nos Locais de Trabalho). Com o total de trabalhadores informados atuando no canteiro de obras, os vestiários devem ser dimensionados com área de, no mínimo, 0,75 m² por trabalhador.
II. Para comportar esse quantitativo de funcionários, supondo que não haja mais contratações, a instalação sanitária da área de vivência deverá ser constituída de, no mínimo, dois conjuntos de lavatório, bacia sanitária, mictório e chuveiro.
III. O local para tomada de refeição deve estar localizado fora da área de trabalho; ter pisos revestidos de material lavável e impermeável; ter paredes pintadas ou revestidas com material lavável e impermeável; possuir espaços para circulação, além de inúmeros critérios estabelecidos pela NR-24.

Está correto o que se afirma em

Provas

Questão presente nas seguintes provas

3155181 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Edificações

Gráfico comparativo entre o processo tradicional de desenvolvimento de projetos (CAD) e o processo BIM. (CBIC, 2016.)

Enunciado 3563978-1

A Figura anterior ilustra a relação geral entre esforço de projeto e tempo, indicando como o esforço é tradicionalmente distribuído (linha 3) e como ele pode ser redistribuído como um resultado da aplicação do BIM (linha 4). Além disso, o gráfico enfatiza o impacto das decisões antecipadas de projeto sobre a funcionalidade, custos e benefícios gerais de um projeto de edificação. Sobre este assunto, as afirmativas apresentadas a seguir estão corretas, EXCETO:

A

Antes do início das obras, estão as grandes e mais significativas oportunidades para obter reduções de custos e definir racionalizações.

B

Quanto mais adiantado o estágio do ciclo de desenvolvimento de um empreendimento, mais altos serão os custos das eventuais alterações de projetos e especificações.

C

A capacidade para impactar custos de obra e características funcionais de um empreendimento aumenta conforme o projeto evolui pelos estágios do seu ciclo de desenvolvimento.

D

A alteração do modelo tradicional para o BIM alinha o esforço de forma mais próxima ao valor das decisões tomadas durante o processo de projeto e construção (linha 1) e as diferenças no custo de fazer mudanças ao longo da vida útil do projeto (linha 2).

Provas

Questão presente nas seguintes provas

3155180 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Estruturas

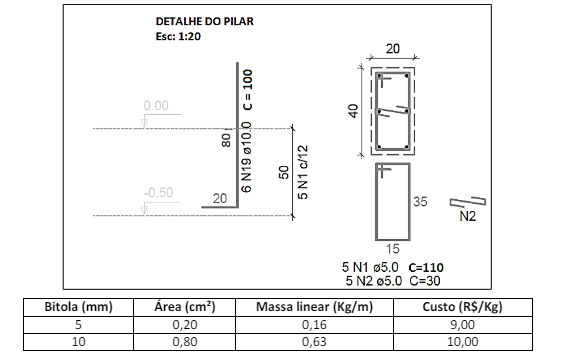

A imagem a seguir apresenta o detalhamento de um arranque de pilar com o uso de estribo suplementar que será executado para a construção de uma edificação em Belo Horizonte e, posteriormente, uma tabela contendo informações sobre área de aço; massa linear; e, o custo para diferentes diâmetros de barras de aço adaptados da tabela de preços da composição de insumos da SINAPI em dezembro de 2023.

Enunciado 3563977-1

Os estribos suplementares (popularmente conhecidos como grampos, por definição de norma chamados de “estribos poligonais”, são utilizados para realizar o travamento de até duas barras longitudinais, reforçando a estrutura de forma a garantir que não ocorra o fenômeno conhecido como flambagem. Sobre este tema, analise as assertivas correlatas e a relação proposta entre elas.

I. Verificando o arranjo das barras longitudinais ilustrado no detalhamento do arranque de pilar, fazendo um comparativo com a NBR 6118, é possível constatar que o estribo suplementar para proteção contra a flambagem das barras poderia ser dispensado.

PORQUE

II. Ao medir a distância entre a barra longitudinal do centro da seção, onde está posicionado o grampo, e a barra longitudinal em seu canto, seu valor não chega ao valor máximo atribuído pela referida norma. Essa distância não pode ser superior a vinte vezes o diâmetro da barra longitudinal (20.∅t).

Está correto o que se afirma em

Provas

Questão presente nas seguintes provas

3155179 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Edificações

A imagem a seguir apresenta o detalhamento de um arranque de pilar com o uso de estribo suplementar que será executado para a construção de uma edificação em Belo Horizonte e, posteriormente, uma tabela contendo informações sobre área de aço; massa linear; e, o custo para diferentes diâmetros de barras de aço adaptados da tabela de preços da composição de insumos da SINAPI em dezembro de 2023.

Enunciado 3563976-1

Estando a obra da edificação localizada em uma área industrial, sendo considerada uma classe de agressividade ambiental igual a 3, analise as afirmativas tendo em vista o detalhamento ilustrado do arranque de pilar.

I. Ao analisar o detalhe do arranque de pilar, verifica-se que o cobrimento mínimo exigido pelas normas da ABNT não é atendido. Ressalta-se que, no trecho dos pilares em contato com o solo junto aos elementos de fundação, a armadura deve ter cobrimento nominal maior ou igual a 45 mm.

II. O concreto empregado na execução desse elemento estrutural, com classe de agressividade ambiental mencionada, deve possuir um fck de, no mínimo, 25 MPa e uma máxima relação água cimento em massa de 0,60.

III. Devido ao cobrimento de 2,5 cm apresentado, a dimensão máxima característica do agregado graúdo a ser usado não deve superar em 25% a espessura nominal do cobrimento; dessa forma, d_max≤ 31,25 mm.

Está correto o que se afirma apenas em

Provas

Questão presente nas seguintes provas

3155178 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Estruturas

A imagem a seguir apresenta o detalhamento de um arranque de pilar com o uso de estribo suplementar que será executado para a construção de uma edificação em Belo Horizonte e, posteriormente, uma tabela contendo informações sobre área de aço; massa linear; e, o custo para diferentes diâmetros de barras de aço adaptados da tabela de preços da composição de insumos da SINAPI em dezembro de 2023.

Enunciado 3563975-1

Considerando que serão necessárias 10 unidades desse elemento estrutural, assinale a afirmativa correta a respeito dos custos totais dos insumos levantados, desconsiderando as porcentagens de perdas na armação das ferragens.

Provas

Questão presente nas seguintes provas

3155177 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Edificações

No transporte de sacas em um canteiro de obras, quando não for possível o emprego de processo mecanizado, admite-se o processo manual, mediante a utilização de escada removível de madeira, com as seguintes características, EXCETO:

A

Deverá possuir, lateralmente, um corrimão ou guarda-corpo na altura de 1 m em toda a extensão.

B

Deverá ser reforçada, lateral e verticalmente, por meio de estrutura metálica ou de madeira que assegure sua estabilidade.

C

A largura mínima de 1,00 m, apresentando o patamar as dimensões mínimas de 1 m x 1 m e a altura máxima, em relação ao solo, de 2,25 m.

D

Deverá ser guardada proporção conveniente entre o piso e o espelho dos degraus, não podendo o espelho ter altura inferior a 10 cm e superior a 20 cm, nem o piso largura inferior a 30 cm.

Provas

Questão presente nas seguintes provas

3155176 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Gerenciamento, Planejamento e Controle de Obras

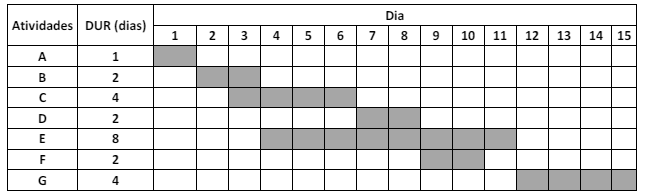

Um engenheiro foi contratado para ser o gestor de uma obra e sua equipe de planejamento lhe envia o cronograma para os quinze primeiros dias de trabalho de determinado setor:

Enunciado 3563972-1

Em cada atividade torna-se necessária a seguinte mão de obra:

• Atividade A: 3 pedreiros e 3 serventes. • Atividade B: 3 pedreiros e 3 serventes. • Atividade C: 1 pedreiro e 2 serventes. • Atividade D: 2 pedreiros e 2 serventes. • Atividade E: 3 pedreiros e 2 serventes. • Atividade F: 3 pedreiros e 3 serventes. • Atividade G: 2 pedreiros e 2 serventes.

Seguindo o cronograma apresentado, e não havendo faltas, assinale a afirmativa correta.

A

Será necessário pagar 51 dias de trabalho de pedreiro para executar todas as atividades programadas.

B

Será necessário pagar 55 dias de trabalho de servente para executar todas as atividades programadas.

C

Considerando que a diária do servente seja R$ 90,00; no término dos quinze dias, o custo total com esses funcionários, desconsiderando encargos trabalhistas, será de R$ 5.800,00.

D

Considerando que a diária do pedreiro seja R$ 200,00; no término dos quinze dias, o custo total com esses funcionários, desconsiderando encargos trabalhistas, será de R$ 11.000,00.

Provas

Questão presente nas seguintes provas

3155175 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Gerenciamento, Planejamento e Controle de Obras

Certo profissional legalmente habilitado será responsável pelo projeto de um sistema predial de água fria de uma edificação multifamiliar com mais de 3 pavimentos. O profissional seguirá os seguintes parâmetros:

I. O sistema de recalque da edificação deve possuir, no mínimo, duas bombas com o funcionamento independente entre si, com vistas a assegurar o abastecimento de água em caso de falha ou desativação de uma delas para manutenção.
II. Para dimensionar o reservatório, o volume total de água reservado deve atender, no mínimo, 24h de consumo normal no edifício e deve considerar eventual volume adicional de água para combate a incêndio quando este estiver armazenado conjuntamente.
III. A pressão dinâmica mínima da água atuante nos pontos de utilização deve ser aquela necessária para assegurar a vazão de projeto sendo obtida junto ao respectivo fabricante, na especificação técnica do componente ou pelo fator de vazão da peça de utilização por meio de fórmula. Em qualquer caso, a pressão dinâmica da água no ponto de utilização não pode ser superior a 10 kPa.

Considerando os parâmetros da NBR 5626 para o projeto do sistema predial de água fria, está correto o que se afirma em

Provas

Questão presente nas seguintes provas

3155174 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Estruturas

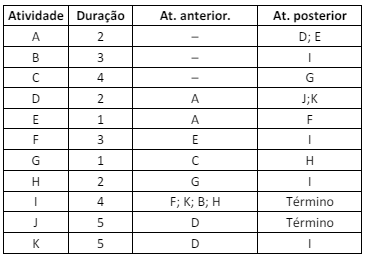

O quadro a seguir apresenta a duração de 11 atividades (A ao K) com as respectivas durações, em unidade de tempo, de uma rede PERT. O mesmo quadro apresenta suas respectivas atividades imediatamente predecessoras e sucessoras:

Enunciado 3563970-1

O caminho crítico dessa rede tem duração, em unidades de tempo, de:

Provas

Questão presente nas seguintes provas

3155173 Ano: 2024
Disciplina: Engenharia Civil
Banca: Consulplan
Orgão: Câm. Belo Horizonte-MG

Provas:

Engenheiro Civil
Provas ×

Edificações

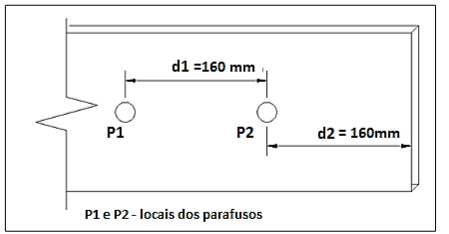

Determinado engenheiro recebeu um croqui, conforme apresentado a seguir: detalhando o espaçamento (d1) entre parafusos, que ligam uma chapa de 10 mm na outra em contato contínuo e não estando sujeitas à corrosão; e, a distância do centro do parafuso mais próximo até a borda (d2).

Enunciado 3563969-1

(Disponível em: https://www.fikosengenharia.com.br/estado-limite-das-ligacoes-parafusadas. Adaptado.)

Levando-se em consideração os padrões normativos da ABNT sobre o espaçamento máximo entre os parafusos e a distância máxima do centro do parafuso mais próximo até a borda da chapa, analise as assertivas correlatas e a relação proposta entre elas.

I. “Ao verificar o desenho, o engenheiro percebeu que o espaçamento máximo entre os parafusos foi obedecido na cota d1, porém, a distância d2 desrespeitou os padrões normativos da ABNT.”

PORQUE

II. “Para qualquer borda de uma parte ligada, a distância do centro do parafuso mais próximo até essa borda não pode exceder a quatorze vezes a espessura da parte ligada considerada, nem 120 mm.”

Assinale a alternativa correta.
