Foram encontradas 50 questões.
Na assistência técnica de equipamentos eletroeletrônicos,
fazer medições para detectar defeitos e fazer substituições
é uma atividade corriqueira. Para fazer a medição de
corrente elétrica de um circuito eletrônico, é necessário
fazer a ligação do trecho em que se deseja medir a corrente
com um
Provas
Questão presente nas seguintes provas

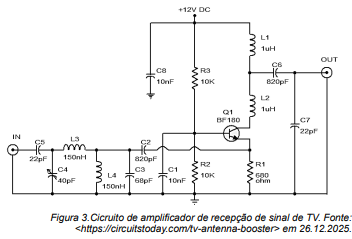

Observe a imagem a seguir.
Foi solicitado a um técnico a elaboração de um laudo sobre o funcionamento de um receptor de um amplificador de sinal de TV, bem como a verificação se poderia haver alguma melhoria. O circuito desse amplificador está representado na Figura 3. Ao elaborar o laudo, o técnico escreveu que o amplificador opera na banda de UHF (ultra alta frequência, em inglês) e tem ganho de 15 dB, e é baseado no transistor BF180, que é polarizado pelos componentes
Provas
Questão presente nas seguintes provas
Os dispositivos com circuitos digitais estão presentes no
mundo contemporâneo. Um dos fundamentos desses
circuitos são as portas lógicas, que geralmente são
implementadas por meio de circuitos integrados (CI). Para
representar as operações que ocorrem nesses circuitos,
tipicamente é utilizada a álgebra booleana, aplicada
genericamente a qualquer cálculo lógico envolvendo
variáveis que assumem somente valores discretos
mutuamente exclusivos entre si – 0 e 1. Considere uma
aplicação na qual é necessária detecção de sinais: A e B,
sinais principais, e C e D, sinais secundários. Essa aplicação
deve produzir uma saída alta apenas quando pelo menos
um sinal principal for alto ou quando todos os sinais
secundários forem altos. A expressão booleana que
representa esse circuito é
Provas
Questão presente nas seguintes provas
Um determinado dispositivo de reprodução de vídeo, ao
apresentar mau funcionamento, foi levado para reparação.
O técnico detectou, em seu circuito eletrônico, um fusível
queimado e fez a troca. Ao ligar novamente para testar, ele
percebeu que o dispositivo funcionou por um tempo de
aproximadamente 1h, mas que depois houve mau
funcionamento. Ao fazer novamente a desmontagem, notou
que o fusível queimou novamente. Qual pode ser a causa
direta dessa queima contínua de fusíveis?
Provas
Questão presente nas seguintes provas

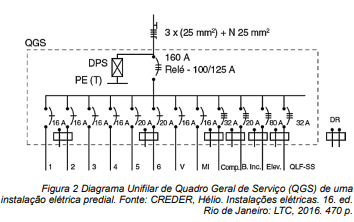

A representação e a leitura de instalações elétricas por meio de diagramas é uma habilidade essencial para engenheiros, técnicos e eletricistas que projetam, executam e operam nesses ambientes. Na Figura 2, tem-se um diagrama unifilar do Quadro Geral de Serviço (QGS) de uma instalação elétrica predial.
Nesse diagrama, podem ser observadas informações dos circuitos atendidos por esse quadro, seu suprimento e sobre seus dispositivos de proteção. Quantos cabos condutores de energia elétrica são utilizados para realizar o suprimento do QGS?
Provas
Questão presente nas seguintes provas
Um determinado equipamento eletrônico de um estúdio de
televisão parou de funcionar adequadamente. Para evitar a
compra de outro, substituir apenas os componentes
danificados e descobrir a possível causa da falha, a equipe
técnica decidiu fazer a desmontagem. Ao fazê-la, não se
detectou nenhum tipo de anomalia visual. A equipe, então,
utilizou equipamentos de medição e descobriu que o
problema estava em alguns componentes do circuito
conversor CA-CC e, após a substituição, o conversor voltou
a funcionar de forma adequada. Sabendo que as
informações utilizadas pela equipe para a detecção dos
componentes defeituosos foram a forma de onda de tensão
na saída CC do conversor e os valores de capacitância, os
equipamentos de medição que podem ter sido utilizados
são:
Provas
Questão presente nas seguintes provas
- EletrotécnicaCircuitos Elétricos em Eletrotécnica
- EletrotécnicaInstalações Elétricas em Eletrotécnica
Um eletrotécnico necessita fazer a instalação de um
transformador trifásico estrela-triângulo para suprimento de
um novo galpão logístico do órgão em que trabalha. O
fornecimento da distribuidora se dará em circuito trifásico de
13,8 kV e o galpão será suprido em 380 V/220 V. Se a
corrente esperada no primário do transformador é de 10 A
para a carga projetada no galpão, o dimensionamento dos
cabos no secundário deve ser feito para aproximadamente
quantos amperes?
Provas
Questão presente nas seguintes provas
Em um sistema de produção audiovisual, um dos tipos de
equipamentos basilares são os microfones, que são
transdutores de ondas sonoras (energia acústica) em ondas
de tensão (energia elétrica). A tecnologia de transdução
pode ser de diferentes tipos: piezoresistiva, piezoelétrica,
eletromagnética, eletrodinâmica ou eletrostática – e, a
depender da tecnologia, há a necessidade da utilização de
filtros e amplificadores para garantir a fidelidade do sinal
transformado. Para um funcionamento adequado desses
equipamentos, é necessária a verificação da impedância de
saída do microfone e da impedância entrada (ou da carga)
do dispositivo no qual ele será conectado. Qual dos valores
de impedância de saída de um microfone com tecnologia
transdutora eletromagnética e de impedância entrada de
uma mesa de mixagem são adequados para uso
profissional, respectivamente?
Provas
Questão presente nas seguintes provas
Os motores de indução, mono ou trifásicos, são encontrados
em diversos eletrodomésticos e equipamentos
eletroeletrônicos utilizados no dia a dia, tais como
ventiladores, liquidificadores, bombas d’água, dentre outros.
Para esse tipo de motor, há várias características de
operação importantes, tais como: tensão, corrente, torque,
velocidade angular, escorregamento, frequência,
rendimento, dentre outras. Qual das características pode ser
calculada a partir de uma razão e qual é essa razão,
respectivamente?
Provas
Questão presente nas seguintes provas

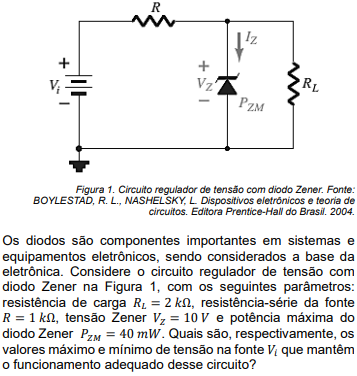

Observe a imagem a seguir.
