Os circuitos lógicos sequenciais diferem dos circuitos lógicos combinacionais por possuírem elementos de memória, ou seja, os níveis lógicos da saída podem depender de saídas anteriores. Em um determinado display de LED que requer que sejam exibidos números de 0 a 1000 será inserido um circuito lógico sequencial para realizar tal contagem. O número mínimo de flip-flops para realizar essa contagem é

A manutenção industrial é uma área de grande importância em qualquer órgão ou empresa atual, visto que otimiza a duração da vida útil e custos dos ativos. A manutenção envolve gerenciar equipamentos, planejar serviços, controlar padrões, administrar estoques e contratos, gerenciar a execução de serviços, tratar solicitações de serviços, gerenciar recursos, dentre outras atividades. Ao emitir um laudo sobre a manutenção preventiva de um grupo de equipamentos, este deve conter

Na representação de circuitos eletroeletrônicos, podem ser desenhados vários diagramas, cada qual com um tipo de perspectiva sobre o circuito e com uma utilidade para o projetista e/ou usuário. Qual tipo de representação é feito com linhas e figuras geométricas contendo as informações funcionais básicas e que utiliza interligação por setas para mostrar o percurso do sinal através do circuito?

Em retificadores de corrente alternada (CA) para corrente contínua (CC), existe um ripple ou ondulação associada a essa conversão, que representa a média entre os valores máximos e mínimos da tensão retificada. Suponha um circuito com retificador de onda completa com 4 diodos, com tensão da fonte CA 20 V – 50 Hz com carga resistiva de 1000 Ω. Qual deve ser o capacitor de filtro para esse circuito para manter a tensão de ripple em no máximo 0,5 V?

Os disjuntores são dispositivos de proteção essenciais em sistemas de proteção residenciais, comerciais e industriais. Nos disjuntores a óleo, utilizados em subestações de consumidores de pequeno e médio porte, o óleo é o meio isolante para extinção do arco elétrico e consequente interrupção da passagem de corrente elétrica no circuito. Uma prática importante para a manutenção adequada desse tipo de dispositivo é o/a

Uma das fases no planejamento de projetos eletroeletrônicos é a criação do projeto esquemático e, quando possível, a simulação desse projeto em software específico. Para simular um projeto de filtro ativo passabanda com amplificador operacional (AmpOp), é necessário incluir fontes de

Os motores elétricos representam uma grande parcela do consumo de energia onde são empregados, como na indústria, e por isso eles precisam ser alvo de ações de eficiência energética e manutenções adequadas. Da perspectiva da manutenção preventiva e preditiva, uma situação que deve motivar a coleta de dados por sensores e um plano de manutenção em motores elétricos é o sobreaquecimento, pois pode ocasionar diversos tipos de mal funcionamento ou a queima do equipamento. Uma das causas de sobreaquecimento em motores elétricos é uma

Na operação de equipamentos para captação de vídeo, um dos aspectos mais importantes é o da luz, relacionando o conceito que no cinema é chamado de fotografia. Em um sistema de iluminação de três pontos, são utilizadas três fontes de luz: a principal, a de preenchimento e a contraluz. Sabendo que para a gravação de um vídeo institucional, foi solicitada pelo diretor a utilização de uma luz quente na contraluz, semelhante à luz de velas, a temperatura de cor de lâmpada que o técnico deverá instalar será de

Em uma assistência técnica, foi verificado que determinado dispositivo eletrônico utiliza amplificador operacional (AmpOp) na configuração não-inversor. Entretanto, havia um ruído vindo de uma etapa anterior desse circuito eletrônico, produzindo saídas indesejadas no final do circuito. Sendo assim, foi necessário inserir componentes para fazer um filtro passa-baixa com frequência de corte de ω = 10.000 rad/s. Os componentes inseridos foram um

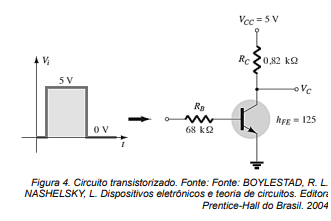

Os transistores de estado sólido revolucionaram o campo da eletrônica por meio dos semicondutores. Um dos mais conhecidos deles, o transistor bipolar de junção (TBJ), está contido em muitos dispositivos eletrônicos, especialmente os que utilizam aplicações de frequência muito alta, como sistemas de radiofrequência sem fio. Considere a Figura 3, com um circuito com TBJ de silício com tensão V_BE = 0,7 V e com corrente de saturação I_csat = 6,1 mA

Analisando o circuito e verificando a forma de onda da tensão de saída em V_c, qual é a função desse circuito?
