Um projeto de Sistema de Proteção contra Descargas Atmosféricas (SPDA) para um edifício industrial envolve a aplicação do Método de Franklin e do Método de Faraday para definir a cobertura e as características dos captores. Considere as afirmativas abaixo sobre esses métodos:

I.No Método de Franklin, os captores são instalados em pontos elevados da edificação para criar uma zona de proteção baseada no ângulo de proteção.

II.O Método de Franklin considera a criação de uma gaiola de Faraday em torno do edifício, cobrindo todas as suas faces para evitar o impacto direto dos raios.

III.O Método de Faraday é comumente aplicado em estruturas de grande porte e utiliza a concepção de malhas e gaiolas condutoras para distribuir as correntes de descarga de maneira segura.

IV.No Método de Faraday, o espaçamento entre os condutores da gaiola de proteção é determinado com base na altura da estrutura e no nível de proteção desejado.

V.O Método de Franklin e o Método de Faraday utilizam o mesmo princípio de cálculo, baseado na altura dos captores, sem considerar a geometria da estrutura.

Assinale a alternativa que apresenta as afirmativas corretas:

Um engenheiro eletricista está projetando um sistema de iluminação para um escritório com uma área de 100 m². O objetivo é garantir uma iluminação adequada que atenda às normas técnicas, com um nível de iluminância de 500 lux. Ele decide utilizar luminárias LED com eficiência de 100 lm/W e cada luminária possui uma potência de 30 W. Considere as seguintes afirmativas sobre o projeto luminotécnico:

I.A quantidade total de lúmens necessários para iluminar o escritório é de 50.000 lm.

II.O número de luminárias necessárias para atingir o nível de iluminância desejado é 17.

III.A distribuição das luminárias não precisa considerar a uniformidade da iluminação, desde que o total de lúmens seja atingido.

IV.A eficiência das luminárias LED escolhidas é inadequada para o projeto, sendo necessário optar por luminárias com eficiência mínima de 120 lm/W.

V.A iluminação deve ser projetada considerando o fator de manutenção, que leva em conta a depreciação da luz ao longo do tempo e a necessidade de limpeza das luminárias.


Assinale a alternativa que contém somente as afirmativas corretas.

Uma subestação de energia elétrica possui um transformador de 50 MVA, 230/115 kV com impedância de 10%. Durante uma análise do sistema, foi identificado um curto-circuito no lado de baixa tensão do transformador. Utilizando o método de valores por unidade (pu), calcule a corrente de curto-circuito no lado de alta tensão e determine qual das alternativas abaixo é a correta:
Dados:
Potência base (S_base ): 50 MVA
Tensão base (V_base ): 230 kV (lado de alta tensão)

A qualidade da energia elétrica é essencial para o desempenho e a durabilidade dos equipamentos conectados a um sistema elétrico. Diversos fatores podem afetar essa qualidade, incluindo variações de tensão e a presença de harmônicos. Analise as afirmativas a seguir e assinale a alternativa que apresenta uma descrição incorreta relacionada a esses fatores.

Em uma pequena indústria, o engenheiro eletricista está avaliando os fatores de carga para otimizar o consumo de energia elétrica. A carga total instalada é de 500 kW, e a indústria opera com uma demanda máxima de 350 kW durante seu horário de pico. O fator de utilização da indústria é de 0,7, e o fator de demanda calculado é de 0,9. Considerando essas informações e o impacto dos fatores de carga sobre as perdas e a eficiência do sistema, determine a alternativa que descreve corretamente o impacto dos fatores de carga e a ação mais recomendada para reduzir as perdas.

Em uma fábrica de bioóleo, a produção envolve diversos processos unitários, como pirólise, condensação e purificação. Para garantir a qualidade do produto final e a eficiência do processo, é essencial a utilização de sensores e atuadores adequados. Considerando as características dos processos envolvidos na produção de bioóleo, assinale a alternativa que apresenta a combinação mais adequada de sensor e atuador para o controle da temperatura em um reator de pirólise:

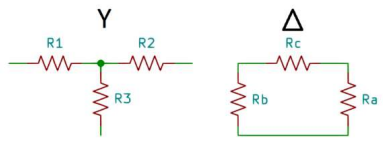

Um Engenheiro Eletricista está analisando um circuito que contém uma rede de resistores conectada em configuração estrela (Y). Os valores dos resistores são R ₁ igual a 4 Ω , R ₂ igual a 6 Ω e R ₃ igual a 12 Ω . Ele deseja transformar essa configuração estrela em uma configuração triângulo (delta). Quais serão os valores dos resistores R_ab , R _bc e R _ca na nova configuração?

Um transformador trifásico possui 50 MVA, 13,8/69 kV e uma impedância de 0,06 pu. Deseja-se calcular a corrente de curto-circuito trifásico simétrico nas barras de 69 kV. Considerando que a base de potência é 50 MVA e a base de tensão na barra de 69 kV é 69 kV, assinale a alternativa que apresenta o valor correto da corrente de curto-circuito em kA:

Um motor de indução trifásico, conectado em estrela, opera a uma tensão de linha de 380 V e frequência de 60 Hz. A corrente de linha medida é de 50 A e o fator de potência é 0,8 atrasado. O motor apresenta as seguintes perdas:

-Perdas no cobre no rotor: 2 kW -Perdas no núcleo: 1 kW -Perdas mecânicas: 500 W -Perdas adicionais: 300 W
Determine a potência útil entregue pelo motor em cavalos-vapor (cv) e assinale a alternativa correta.
Dados: 1 cv = 746 W

Um engenheiro eletricista está projetando um sistema supervisório para monitoramento e controle de processos industriais. Considerando as características e funcionalidades dos sistemas supervisórios, assinale a alternativa que apresenta as combinações corretas das afirmativas a seguir:

I.Os sistemas supervisórios permitem o monitoramento em tempo real das variáveis de processo, proporcionando uma visão geral das operações.

II.A implementação de um sistema supervisório dispensa a necessidade de interfaces homem máquina (IHM), pois todos os comandos são realizados via código.

III.A capacidade de armazenar e analisar dados históricos é uma característica fundamental dos sistemas supervisórios, permitindo a identificação de tendências e otimização de processos.

IV.A comunicação com dispositivos de campo, como CLPs e sensores, é uma função essencial dos sistemas supervisórios, que garante a troca de informações entre diferentes níveis do sistema.

V.Sistemas supervisórios são projetados apenas para grandes indústrias, sendo ineficazes em pequenas e médias empresas devido ao seu custo elevado.
