Um circuito elétrico é composto por 4 resistores, sendo 3 associados em paralelo (com resistências 10\( Ω \), 20\( Ω \) e 20\( Ω \)) e outro resistor de 5\( Ω \)), associado em série com os demais. Este circuito é alimentado por uma fonte em corrente contínua de 20 V.

Para estimar a potência dissipada nesses resistores, um amperímetro ideal foi ligado em série com a fonte.

Essa potência, em W, é

Um engenheiro propôs introduzir um calço de borracha entre um motor elétrico é a sua base para reduzir a transmissão da vibração desse motor à base. A deflexão estática do calço gerada pelo peso do motor, de massa 10 kg, é de 1 mm.

A frequência natural angular desse sistema de um grau de liberdade, em rad/s, é

Dado:

Considere g = 10 m/s².

Sobre sistemas de tolerâncias e ajustes.

Sobre desenho técnico

Um engenheiro de manutenção especificou que o óleo lubrificante do compressor de um sistema de ar condicionado de grande porte deve ser trocado a cada 1500 horas de operação, independentemente das propriedades do fluido.

Essa especificação caracteriza uma ação de manutenção

Uma mola helicoidal a compressão é responsável pelo fechamento de uma válvula hidráulica. O diâmetro do arame da mola é de 8 mm, o índice de curvatura 10 e módulo de elasticidade transversal do material do arame é 80000 N/mm².

Se a força para abertura total da válvula é de 80 N e a compressão correspondente da mola é 8 mm, o número de espiras ativas da mola é

Dado:

Equação para determinar a rigidez de uma mola:

\( k = \dfrac{d_a ^. G}{8 ^. c^3 . \eta _a} \)

O mecanismo da figura é utilizado para elevação de carga, que é posicionada sobre a plataforma horizontal. Duas barras articuladas uniformes, de comprimento /, conectam a plataforma à base. As massas das barras e da plataforma e o atrito nas articulações podem ser desprezados.

O torque T que deve ser aplicado na junta C para manter o sistema em equilíbrio quando uma massa m é posicionada no centro da plataforma, em Nm, é

A estrutura rígida da figura é formada pelas barras AO e OB, perpendiculares entre si, sendo O uma articulação sem atrito. Uma força F = 10 kN, cuja direção é perpendicular à barra horizontal OB, está aplicada em B. As dimensões das barras são AO = 1 m e OB=3m.

A deformação do cabo horizontal AD, de diâmetro 20mm, cujo material tem módulo de elasticidade de 200 Gpa, vale

Dados:

Considere \( \pi = 3 \)

O mecanismo da figura consiste de uma barra rígida em forma de “L" de massa desprezível, uma mola de rigidez k (conectada ao ponto C), outra mola de rigidez 2 k (conectada ao ponto B) e uma massa m concentrada no ponto A. O mecanismo está em uma posição de equilíbrio estável quando OA está na posição horizontal (e OC na vertical). As dimensões mostradas na figura são AB = OB = OC.

Este mecanismo está sujeito à ressonância quando a frequência excitadora, em Hz, for

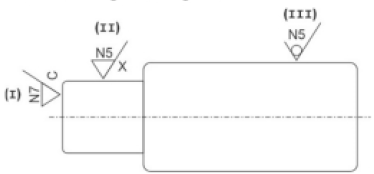

Analise os acabamentos superficiais indicados na figura a seguir:

Os acabamentos superficiais indicados representam:
