No que diz respeito à segurança em instalações elétricas no Brasil, o fogo é classificado conforme o tipo de material em combustão, sendo suas classes descritas a seguir:

I. Fogo que acontece em equipamentos elétricos energizados, como máquinas elétricas, transformadores, geradores, motores, equipamentos de informática, quadros de força e cabos. Classe de incêndio em que o agente extintor não pode ser condutor de eletricidade, ou seja, soluções aquosas, como água ou espuma e que deve ser combatido com extintores de pó químico ou gases.

II. Fogo que acontece em metais pirofóricos como selênio, magnésio, sódio, zinco, titânio, urânio, lítio, potássio, antimônio e zircônio. Classe de incêndio que deve ser combatido com extintores à base de pó químico especial, já que esses metais podem autogerar o oxigênio durante a combustão.

III. Fogo que acontece em materiais sólidos como tecido, papel, algodão, borracha e madeira, cuja principal característica é deixar resíduos, como carvão e cinzas. Classe de incêndio que deve ser combatido com extintores à base de água (H2O), capazes de resfriar o ambiente, ou de espuma.

IV. Fogo que acontece em óleos vegetais ou gorduras animais, em geral em equipamentos como fritadeiras, grelhas, assadeiras e frigideiras. Classe de incêndio que deve ser combatido com extintores à base de uma solução aquosa de acetato de potássio, que, ao entrar em contato com o fogo, produz um efeito de saponificação que esfria e isola o combustível do oxigênio.

V. Fogo decorrente de incêndios em líquidos, gases inflamáveis ou sólidos que se liquefazem, como gasolina, óleo, querosene, parafina, tintas e graxas. Classe de incêndio em que não se pode usar água e que deve ser combatido com extintores de pó químico e gás carbônico.

As descrições em I, II, III, IV e V indicam que as classes são, respectivamente,

Com relação ao controle de execução de obras e serviços, analise as afirmativas a seguir:

I. Fiscalização é a atividade exercida de modo sistemático pelo contratante e seus prepostos, objetivando a verificação do cumprimento das disposições contratuais, técnicas e administrativas, em todos os seus aspectos.

II. Contratante é um termo que faz referência a uma empresa ou profissional contratado para a execução de serviços e obras de construção, complementação, reforma ou ampliação de uma edificação ou conjunto de edificações.

III. Caderno de Encargos é uma parte do Edital de Licitação que tem por objetivo definir o objeto da licitação e do sucessivo contrato, bem como estabelecer os requisitos, condições e diretrizes técnicas e administrativas para a sua execução.

Assinale

Com relação à segurança em instalações elétricas no Brasil, segundo a NR-26, que trata da sinalização de segurança, devem ser adotadas as cores para segurança em estabelecimentos ou locais de trabalho, a fim de indicar e advertir acerca dos riscos existentes. Por essas, entre outras tantas razões, a questão da sinalização como ferramenta para a prevenção é de suma importância para o sucesso de qualquer programa de segurança que tenha como objetivo alcançar melhores resultados. Nesse contexto, observe as situações abaixo, que indicam as cores que devem ser empregadas:

a. cor que deve ser utilizada para identificar eletrodutos;

b. cor que deve ser utilizada nas canalizações de água, nas caixas de equipamento de socorro de urgência, nas caixas contendo máscaras contra gases, nos chuveiros de segurança, nas macas, lava-olhos, dispositivos de segurança e mangueiras de oxigênio no caso de solda oxiacetilênica;

c. cor para distinguir e indicar equipamentos e aparelhos de proteção e combate a incêndio. Usada excepcionalmente com sentido de advertência de perigo nas luzes a serem colocadas em barricadas, tapumes de construções e quaisquer outras obstruções temporárias e em botões interruptores de circuitos elétricos para paradas de emergência.

As cores a que se referem os itens acima são, respectivamente,

Observe a figura abaixo, associada aos tipos de ligação de cargas.

Nas conversões TRIÂNGULO-ESTRELA e ESTRELATRIÂNGULO, os valores de R1 e de Ra são dados, respectivamente, pelas expressões

Com relação às instalações elétricas prediais e industriais, no Brasil existem normas que definem os símbolos gráficos a serem empregados nos projetos, em conformidade com as recomendações da NBR-5444. Nesse sentido, para (I) condutor de fase no interior do eletroduto, (II) quadro geral de luz e força embutido e (III) chave seccionadora com fusíveis, abertura sem carga, são utilizados, respectivamente, os seguintes símbolos:

Os transformadores são dispositivos que aumentam ou diminuem determinado valor de tensão, sendo constituídos por um núcleo e por duas bobinas. No que diz respeito aos tipos de transformadores, analise as afirmativas a seguir e marque V para as Verdadeiras e F para as Falsas.

As afirmativas são, respectivamente,

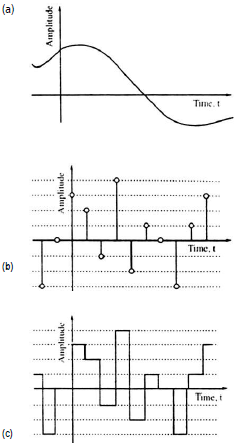

O objetivo do processamento de sinais é extrair informações que os sinais carregam. As figuras abaixo ilustram três tipos de sinais, em (a) – tempo contínuo e amplitude contínua; em (b) – tempo discreto e amplitude discreta; e em (c) – tempo contínuo e amplitude discreta.

Os gráficos ilustrados em (a), em (b) e em (c) caracterizam sinais conhecidos, respectivamente, como

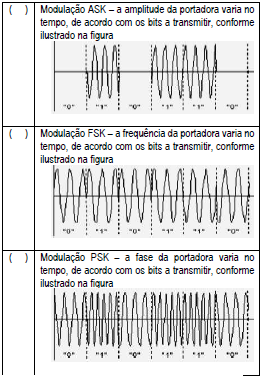

No que tange aos princípios de comunicações, as técnicas de transmissão digital com portadoras consistem em fazer variar uma das características – amplitude, frequência e fase – de uma onda sinusoidal ao longo do tempo, de acordo com os dados a transmitir. Nesse contexto, analise as afirmativas a seguir e marque V para as Verdadeiras e F para as Falsas.

As afirmativas são, respectivamente,

No que diz respeito à eletrônica digital, um circuito lógico é

representado por

e

expressão de saída

Usando os conceitos do Mapa de Karnaugh, a expressão simplificada se torna igual a;

No Brasil, a Norma Reguladora NR-10, que trata da segurança em instalações e serviços em eletricidade, a BAIXA TENSÃO é definida como a tensão superior a N1 volts em corrente alternada ou N2 volts em corrente contínua e igual ou inferior a N3 volts em corrente alternada ou N4 volts em corrente contínua, seja entre fases ou entre fase e terra. Os valores de N1, N2, N3 e N4 são, respectivamente,
