O fator de potência é definido como a relação entre a energia que é entregue na instalação e a energia que realmente é convertida em algum tipo de trabalho. É um parâmetro conceituado como a razão da potência real ou potência ativa pela potência total ou potência aparente, estando diretamente relacionado com a medida de desempenho no aproveitamento otimizado da energia elétrica oferecida pela concessionária de energia. A legislação brasileira exige que o valor mínimo para o Fator de Potência – FP seja igual a

A figura abaixo mostra um circuito RC série, no qual se comprova que a corrente capacitiva é a mesma resistiva e total.

Tendo por foco o diagrama fasorial e como referência a tensão no capacitor, a corrente que flui pelo capacitor encontra-se na seguinte condição:

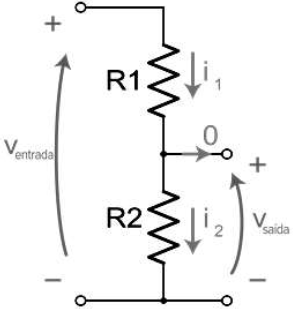

A figura abaixo ilustra um divisor de tensão.

Para V_entrada = 12V, R₁ = 1kΩ e R₂ = 3kΩ, os valores para a tensão V_saída, da corrente que flui no resistor R₂ e da potência dissipada no divisor de tensão são, respectivamente,

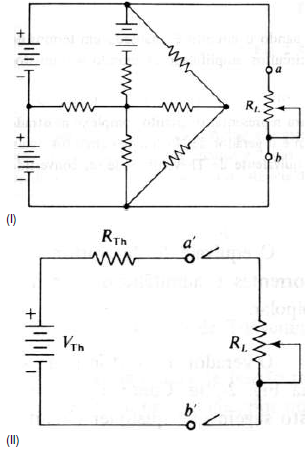

As figuras abaixo ilustram a aplicação do princípio de Thévenin. Em (I), o circuito está fornecendo corrente para o resistor variável R_L, e em (II) o circuito representa a solução, facilitando os cálculos para determinação da corrente.

A expressão que permite a determinação correta do valor da corrente é

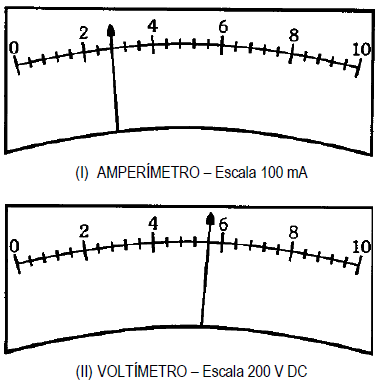

As figuras (I) e (II) abaixo mostram os displays de um amperímetro e de um voltímetro, ambos analógicos, que foram ligados a um circuito elétrico, com destaque para as medidas e escalas indicadas.

Nessas condições, os valores e as unidades que correspondem às medidas em (I) e em (II) são, respectivamente,

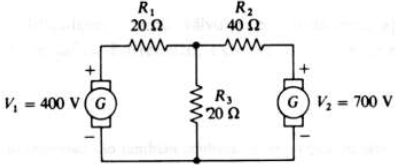

A figura abaixo ilustra um circuito elétrico.

A potência dissipada pelo resistor R3 apresenta o valor de

Em eletrônica, existem casos em que potências, tensões e correntes são comparadas, como no caso de um amplificador, em que a potência de saída P_s é maior que a potência do sinal de entrada P_e, sendo essa relação definida como decibel (dB). Em um dispositivo que fornece um ganho de 3dB, a relação entre as potências de saída e de entrada é expressa na seguinte relação:

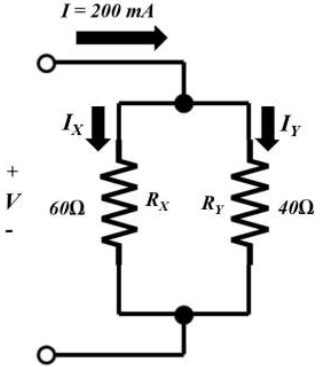

No contexto dos circuitos elétricos, observe a figura abaixo, que ilustra um divisor de corrente:

Os valores de lx e ly, são, recpectivemente,

Para gerenciar os recursos dos microcomputadores, é necessário possuir conhecimentos básicos sobre os sistemas operacionais, particularmente do Windows 10 BR, que representa atualmente um dos principais sistemas nessa categoria. Neste S.O., estando na Área de Trabalho, para acessar o ambiente gráfico do gerenciador de pastas e arquivos conhecido por Explorer, um Técnico de Obras Especialista em Elétrica executou um atalho de teclado, que corresponde a pressionar, em sequência, as teclas e

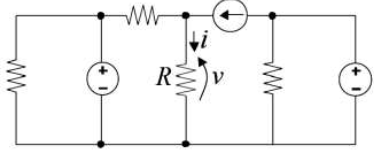

Quanto aos Teoremas de Thévenin e de Norton, considere a situação em que se deseja determinar a tensão ou a corrente em um único bipolo de um circuito, constituído por qualquer número de fontes e de resistores, de acordo com a figura abaixo

Em conformidade com o preconizado por esses teoremas, analise as afirmativas a seguir, em que se pode substituir todo o circuito, com exceção ao bipolo:

I. por Thévenin, por uma fonte de corrente em paralelo com um resistor, enquanto que, por Norton, por uma fonte de tensão em série com um resistor.

II. por Thévenin, por uma fonte de corrente em série com um resistor, enquanto que, por Norton, por uma fonte de tensão em paralelo com um resistor.

III. por Thévenin, por uma fonte de tensão em série com um resistor, enquanto que, por Norton, por uma fonte de corrente em paralelo com um resistor.

Analise os itens acima e assinale
