O índice de esbeltez, λ, do pilar abaixo, é

Fazendo uso da fórmula de Blondel, uma escada de um único lance com 16 espelhos de 18cm terá a altura H e o comprimento L, respectivamente, iguais a

A Sondagem a Percussão – Ensaio de SPT (Standart Penetration Test) é considerada, entre os métodos tradicionais mais utilizados, um dos mais simples para o reconhecimento do subsolo, além de ser um importante e eficiente teste executado nas diversas obras de engenharia de fundações. A sondagem fornece subsídios numéricos para o projeto, devido à sua simplicidade na obtenção dos índices de resistências dos solos durante os ensaios. A cravação do amostrador no solo é obtida por quedas sucessivas do martelo (golpes) até a penetração de 45 cm. O N_SPT pode ser descrito como o número de golpes necessários para cravar os

A NBR 6118/2014, no seu item 13.2.3, impõe medidas mínimas para os pilares, cuja menor dimensão deve ser de 19cm. Caso o projeto demande uma dimensão de 14cm, deve ser usado um coeficiente de segurança adicional indicado pela Norma, e a seção transversal não deve ser inferior a uma área, em cm², equivalente a

Observe o detalhe da escada abaixo:

A respeito do detalhe da figura, analise as afirmativas a seguir:

I. Calcula-se a inclinação α da escada utilizando-se as medidas e e p.

II. A distância entre o espelho e a extremidade do revestimento do degrau chama-se bocel e na figura está representado pela letra b.

III. A altura h1 da laje da escada é igual a h/cosα e é utilizada para calcular o peso próprio da laje da escada.

IV. A carga devida aos degraus é dada por 12e = 24h_e.

V. Segundo Blondel, 2e + p = ± 64.

Assinale

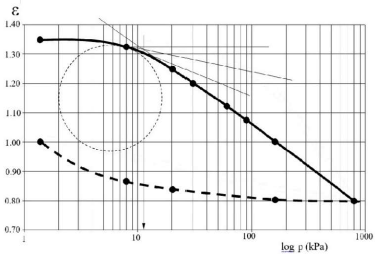

Dado o gráfico abaixo, calcule o índice de compressão (K) e a tensão (pa) (em kPa) a que o solo esteve submetido anteriormente ao ensaio.

Assinale a alternativa que indique, respectivamente, os valores aproximados de K e pa.

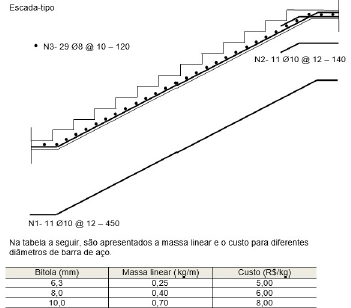

Considere um projeto em que serão utilizadas 3 escadas maciças de concreto armado, armadas em cruz. A figura a seguir apresenta o detalhamento dessa escada com os comprimentos das barras dados em cm:

Com base nas informações apresentadas, o custo total de aço (sem considerar perdas no corte) para executar as escadas é igual a

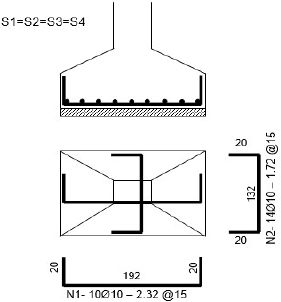

Observe o detalhamento da armação das sapatas representado na figura abaixo:

Considerada uma perda de 10% no corte das barras de ferro, o número de varas (12m) de ferro 10mm necessário para armar as 4 sapatas, segundo o detalhamento acima, é

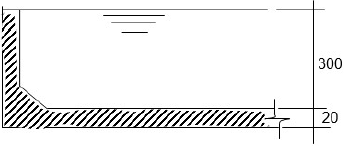

Seja o detalhe abaixo a respeito de uma caixa d’água elevada de concreto armado. Cotas em cm.

Considere a carga devido à impermeabilização igual a 1,0 kN/m² e os pesos específicos da água e do concreto armado, respectivamente, iguais a 10 e 25 kN/m³. A carga total distribuída na laje do fundo é igual a

A construção civil é uma das áreas mais propícias a acidentes do trabalho. São muitos os riscos presentes no ambiente de obra de construção civil. A NR-18 trata de obras de construção, demolição e reparos. Mas há várias outras NRs envolvidas no ambiente de construção civil.

Assinale a alternativa que contenha as NRs que tratam respectivamente de Ergonomia, Trabalho em Altura e dos Equipamentos de Proteção Individual.
