Uma linha de transmissão longa possui uma impedância característica Quando se desprezam R e G dessa linha de transmissão, obtém-se uma linha de transmissão sem perdas que, para determinada carga ligada ao seu terminal receptor, pode ser denominada linha infinita ou plana. Nessas condições, o fator de reflexão no terminal receptor, para uma onda qualquer incidente de tensão, também possui um valor específico. Os valores da impedância de carga e do fator de reflexão para essas condições valem, respectivamente,

Para a otimização da capacidade de transmissão de energia elétrica, um novo dispositivo baseado em eletrônica de potência, conhecido como FACTS (Flexible Alternating Current Transmission Systems ou Sistema Flexível de Transmissão em Corrente Alternada), veio permitir uma maior flexibilidade na operação e controle de sistemas de potência. Nessa perspectiva, analise as afirmativas abaixo.

I - Os sistemas de potência com equipamento FACTS poderão ser aceitos pelas empresas de geração e transmissão de energia elétrica se sua utilidade for comprovada por uma redução de custos e/ou um aumento na segurança de operação.

II - O dispositivo FACTS deve ser aplicado somente na compensação em paralelo de potência reativa na linha de transmissão, possibilitando o aumento da potência transmitida.

III - O dispositivo FACTS pode ser aplicado em compensação, série e paralelo de potência reativa, em linhas de transmissão.

IV - Quando a utilização tradicional de bancos de capacitores e reatores não for suficiente para resolver problemas de potência reativa ou regulação de tensão nas linhas de transmissão, o uso correto do equipamento FACTS estabilizará e otimizará o seu controle.

Está correto APENAS o que se afirma em

O método dos dois wattímetros é um dos métodos utilizados para medir potência em cargas trifásicas. Esse método pode ser utilizado para cargas em

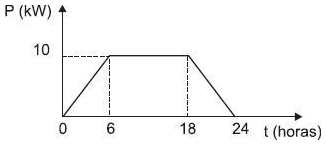

Um consumidor industrial, que também é um autoprodutor de energia, tem uma curva de carga diária, fornecida pela distribuidora que o atende, conforme a figura abaixo. A produção de energia diária desse consumidor pode ser representada por uma potência constante de 3 KW durante as 24 horas do dia.



Considerando o consumo total da instalação durante as 24 horas do dia, o consumo de energia diário (kWh), a demanda (kW) e o fator de carga, são, respectivamente,

A atual estrutura do setor elétrico brasileiro redefiniu o papel dos agentes do setor elétrico e criou novos agentes. A respeito da atual estrutura do setor elétrico, sabe-se que

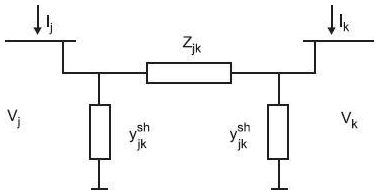

Considere o sistema apresentado acima, sendo:

- Corrente injetada na barra j e k, respectivamente (A);

- Tensão nodal da barra j e k, respectivamente (V);

- Impedância entre a barra j e a barra k (ohm);

- Admitância shunt (S).

A relação entre a corrente injetada e a tensão nas barras desse sistema pode ser descrita pela seguinte expressão:



Os valores de A, B, C e D são, respectivamente,

O PROINFA é um programa criado para incentivar a implantação de fontes alternativas de energia, com o objetivo de diversificar a matriz energética nacional, tornando o sistema elétrico mais seguro. Além disso, o programa almeja aumentar a participação de energia limpa na matriz energética. Em relação ao PROINFA, analise as afirmativas a seguir.

I - O Programa contempla o incentivo ao desenvolvimento de centrais eólicas, por se tratar de uma fonte de energia limpa e com potencial para ser explorada em algumas regiões do Brasil.

II - As Pequenas Centrais Hidrelétricas estão contempladas no programa, entretanto, por se tratar de uma energia proveniente de recursos hídricos, que já é bastante explorada no Brasil, deixam de obter desconto na TUSD (Tarifa de Uso de Distribuição).

III - Apesar de a biomassa estar contemplada no programa, o seu uso é pouco incentivado, pois a energia produzida por essa fonte resulta em emissão de

Está correto APENAS o que se afirma em

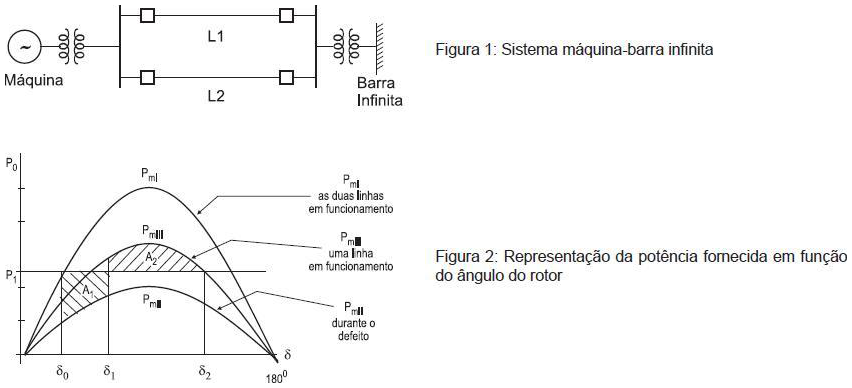

Considere a Figura 1 abaixo, representando um sistema dado por um gerador síncrono (máquina) conectado a uma barra infinita via duas linhas de transmissão idênticas (L1 e L2). A Figura 2 representa a curva que determina a potência elétrica ativa (Pe), fornecida pelo gerador síncrono à barra infinita, em função do ângulo do rotor Na figura 2, P1 representa a potência mecânica do rotor, e três estados sequenciais de operação do sistema são apresentados:

. O sistema funcionando normalmente e a curva P x determinada por
. O sistema funcionando durante um defeito (curto-circuito trifásico) na linha L2 e a curva determinada por
. O sistema funcionando com apenas uma linha de transmissão (L1), após a atuação da proteção para isolar o defeito. Nesse caso, a curva é determinada por



Considerando o critério das áreas aplicado ao sistema apresentado, conclui-se que,

Sobre linhas de transmissão de Corrente Contínua em Alta Tensão (CCAT), analise as afirmações a seguir.

I - É possível fazer a interconexão entre dois sistemas de corrente alternada de frequências diferentes por meio de elo de corrente contínua.

II - Os condutores aéreos de uma linha de transmissão de um sistema CCAT têm um maior custo em relação aos condutores aéreos de uma linha equivalente em corrente alternada.

III - É possível interligar sistemas de corrente alternada de mesma frequência, porém assíncronos, por meio de elo de corrente contínua.

IV - Se um elo de corrente contínua bipolar de dois condutores, um positivo e outro negativo, utilizar conversores de doze pulsos, em cada terminal existem, por conseguinte, dois conversores de seis pulsos de mesma tensão nominal ligados em paralelo.

Está correto APENAS o que se afirma em

Uma linha de transmissão trifásica curta possui um banco de indutores no seu terminal receptor. Cada fase dessa linha de transmissão pode ser modelada como na figura abaixo.




As constantes ABCD do quadripolo, que representa esse circuito equivalente, as quais relacionam as grandezas de entrada com as grandezas de saída e que aparecem na equação matricial



são:
