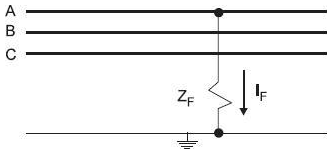

Considere um curto-circuito na fase A, conforme mostra a figura abaixo.



Para essa situação, tendo em conta que a tensão de sequência positiva é igual a E, as impedâncias de sequência positiva e negativa iguais a Z e a impedância de sequência zero igual a a corrente de falta será

No que se refere ao cálculo do fluxo de potência AC, analise as afirmativas a seguir.

I - O fluxo de potência ativa nas linhas de transmissão está fortemente relacionado com a defasagem angular da tensão entre as barras do sistema.

II - No processo de cálculo do fluxo de potência, uma barra do tipo PV deve ser convertida em uma barra do tipo PQ, caso a potência reativa necessária para manter o nível de tensão dessa barra exceda sua capacidade de injeção de potência reativa.

III - Sempre que a tensão em uma barra do tipo PQ atingir 1,0 p.u, a mesma deve ser convertida em uma barra do tipo PV.

IV - A potência injetada na barra de referência pode ser calculada sem a necessidade de um processo iterativo, considerando um valor aproximado das perdas elétricas no sistema.

São corretas APENAS as afirmativas

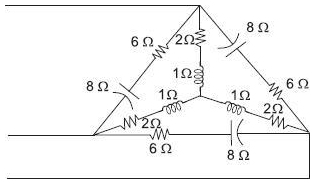

A carga da figura acima é alimentada por um sistema trifásico equilibrado de tensões, com as tensões de linha valendo 210 V. A potência média total consumida pela carga, em kW, é

Um sistema trifásico CBA a três condutores, 200 V, alimenta uma carga em triângulo constituída por Considere que a fase de vale 0°. A potência ativa total consumida por essa carga, em W, é

As subestações são arranjadas de diferentes formas, com o objetivo de aumentar a confiabilidade no fornecimento de energia elétrica. Considerando o mesmo número de linhas de entrada e saída nas subestações, afirma-se que o(s)

A receita referente ao uso do sistema de transmissão de energia elétrica é obtida a partir da Tarifa de Uso da Transmissão (TUST). A respeito da TUST, é de conhecimento do Engenheiro Eletricista que o(a)

Um transformador monofásico apresenta tensão primária nominal de 1.000 V, tensão secundária nominal de 500 V e potência nominal de 50 kVA. Um ensaio em curto-circuito, com os instrumentos de medida no primário, deu uma tensão de 60 V e uma potência de 450 W. Os valores da resistência e da impedância equivalentes referidos ao secundário, em são, respectivamente,

Um dos métodos de partida de motores de indução utiliza tensão reduzida com autotransformador. Considere-se que um motor de indução trifásico de 50 HP, 220 V, tem uma relação de 7/1 e um conjugado de partida de 40 N.m. Caso seja usado na partida desse motor um autotransformador com taps de 50%, a corrente de partida no motor, a corrente de partida na linha e o torque de partida valem, em relação a seus valores nominais, respectivamente,

De acordo com a Lei de Responsabilidade Fiscal, a transferência voluntária de recursos é entendida como

As disposições da Lei de Responsabilidade Fiscal se aplicam à União, aos Estados, ao Distrito Federal e aos Municípios. Nas referências a esses entes da Federação (União, Estados, Distrito Federal e Municípios), de acordo com a Lei, estão compreendidos APENAS
