Em relação às pressões mínima e máxima no sistema de distribuição predial de água fria e quente, conforme NBR 5626:2020, julgue os itens que seguem como verdadeiros (V) ou falsos (F).

( ) A pressão dinâmica mínima da água atuante nos pontos de utilização deve ser aquela necessária para assegurar a pressão mínima nos aparelhos sanitários.

( ) A pressão dinâmica, em qualquer ponto de utilização, não poderá ser inferior a 10 mca.

( ) Em qualquer ponto da rede predial de distribuição, a pressão dinâmica da água não pode ser inferior a 5 kPa, excetuados os trechos verticais de tomada d’água nas saídas de reservatórios elevados para os respectivos barriletes em sistemas indiretos.

( ) Em qualquer ponto do sistema de distribuição, a pressão dinâmica da água não pode ser inferior a 5 kPa, excetuados os trechos verticais de tomada d’água nas saídas de reservatórios elevados para os respectivos barriletes em sistemas indiretos.

( ) A pressão estática nos pontos de utilização não pode superar 400 kPa.

De acordo com as afirmações, a sequência correta é

Visando o melhor desempenho dos projetos de sistemas prediais de água fria e quente, a NBR 5626:2020 apresenta recomendações quanto às velocidades mínima e máxima de água em projetos.

Sobre o assunto, NÃO é uma recomendação da NBR 5626:2020:

Sobre os sistemas prediais de água fria e quente, correlacione os termos de projeto com sua respectiva definição.

TERMOS

1 - Pressão de ensaio

2 - Pressão de serviço

3 - Pressão de trabalho

4 - Pressão dinâmica

5 - Pressão disponível

DEFINIÇÕES

( ) valor de pressão estática aplicada a uma tubulação a fim de verificar a sua integridade e estanqueidade.

( ) maior valor de pressão a que um componente pode ficar submetido em condição de operação normal.

( ) valor de pressão estática ou dinâmica a que um componente fica submetido em condição de operação normal.

( ) pressão dinâmica atuante em determinada seção de tubulação, considerada em sua linha de eixo, depois de descontados ou adicionados a perda de carga e o desnível geométrico.

( ) carga de pressão ou carga piezométrica (energia de pressão por unidade de peso de água) atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo.

A sequência correta é

Um sistema de recalque ou elevatório é o conjunto de tubulações, acessórios, bombas e motores necessário para transportar uma certa vazão de água ou qualquer outro líquido de um reservatório (ou ponto) inferior para outro reservatório (ou ponto) superior.

A seguir são apresentados alguns componentes de um sistema de recalque. Correlacione cada componente com sua definição.

COMPONENTES

1 - Tubulação de sucção

2 - Conjunto elevatório

3 - Tubulação de recalque

4 - Bomba de sucção positiva

5 - Bomba de sucção negativa

DEFINIÇÕES

( ) quando a cota de instalação do eixo da bomba está abaixo da cota do nível d’água no reservatório inferior.

( ) tubulação constituída pela canalização que liga a bomba ao reservatório superior, incluindo registros, válvulas, manômetros, curva e equipamentos para controle do golpe de aríete.

( ) constituído (a) por uma ou mais bombas e respectivos motores elétricos ou a combustão interna.

( ) tubulação constituída pela canalização que liga o reservatório inferior ao eixo da bomba, incluindo os acessórios necessários, como válvulas, registros, curvas e conexões.

( ) quando a cota de instalação do eixo da bomba está acima da cota do nível d’água no reservatório inferior.

A sequência correta é

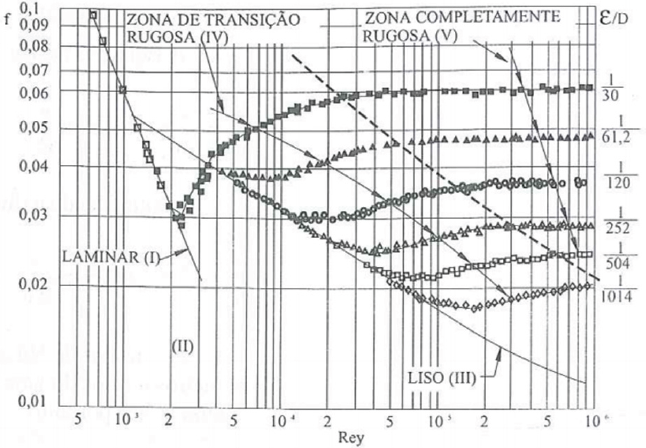

Para o cálculo de perda de carga em uma adutora ou sistema de tubulações, uma das variáveis utilizadas é o fator de atrito, comumente representado pela letra f, que pode ser determinado matematicamente por equações como a de Swamee – Jain (1976), Colebrook e White (1993) e Swamee (1993), podendo ainda ser determinado de forma prática através de diagramas como o de J. Nikuradse (1933), apresentado na figura a seguir.

Fonte: PORTO, R. M. Hidráulica básica. 4ª ed. São Carlos: EESC-USP, 2006

Em relação ao diagrama, julgue as afirmações seguintes como verdadeiras (V) ou falsas (F).

( ) Na região I, escoamento laminar, o fator de atrito independe da rugosidade devido ao efeito da subcamada limite laminar.

( ) Na região II, o fator de atrito é determinado em função da relação entre rugosidade/diâmetro.

( ) Na região III, curva dos tubos lisos, o fator de atrito só depende do número de Reynolds.

( ) Na região IV, região de transição entre os escoamentos liso e rugoso, o fator de atrito depende unicamente da rugosidade relativa.

( ) Na região V, curva de escoamento rugoso, o fator de atrito só depende da rugosidade relativa.

De acordo com as afirmações, a sequência correta é

Sobre os problemas práticos de cálculo de tubulações, NÃO representa um elemento hidráulico necessário ao desenvolvimento dos cálculos

A perda de carga em uma tubulação pode ser definida, de modo geral, como a perda de energia dinâmica de um fluído em função da fricção das partículas do fluído entre si e com as paredes da tubulação que o transporta.

Com base no exposto, julgue as afirmações a seguir como verdadeiras (V) ou falsas (F).

( ) A perda de carga é diretamente proporcional ao comprimento da canalização.

( ) A perda de carga é inversamente proporcional a uma potência do diâmetro.

( ) A perda de carga é variável com a natureza das paredes dos tubos, no caso de regime turbulento.

( ) A perda de carga independe da posição do tubo.

( ) A perda de carga depende da pressão interna sob a qual o líquido escoa.

De acordo com as afirmações, a sequência correta é

A Lei de Diretrizes e Bases da Educação Nacional (LDB) foi sancionada em 20 de dezembro de 1996 e tem, como principal finalidade, orientar a educação brasileira.

A LDB determina que o projeto político e pedagógico deve ser definido com autonomia por qual instância?

Considerando-se a Meta 15 do Plano Nacional de Educação (PNE), aprovado pela Lei nº 13.005, de 2014, a União, em regime de colaboração com os Estados, o Distrito Federal e os Municípios, no prazo de 1 (ano) de vigência do Plano, deverá garantir política nacional de formação de profissionais da educação de que tratam os incisos I, II e III do artigo 61, da Lei de Diretrizes e Bases da Educação Nacional.

É correto afirmar que os professores da educação básica deverão(,)

Preencha corretamente as lacunas do texto a seguir, que é um extrato do artigo 39 da Lei de Diretrizes e Bases da Educação Nacional.

A educação profissional e , no cumprimento dos objetivos da educação nacional, integra-se aos diferentes níveis e modalidades de educação e às dimensões do , da ciência e da tecnologia.

Os cursos ofertados poderão ser organizados em , possibilitando a construção de diferentes itinerários formativos, observadas as normas do respectivo sistema e de ensino. (Adaptado)

A sequência que preenche corretamente as lacunas é
