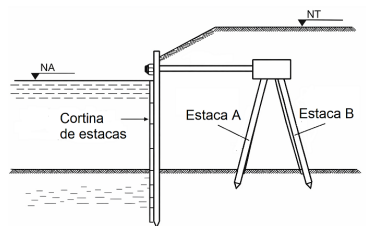

A figura a seguir representa uma cortina de estacas ancorada por meio de um tirante, o qual está conectado a um bloco interno apoiado em duas estacas inclinadas, identificadas como Estaca A e Estaca B. Considerando o comportamento estrutural do sistema sob a ação do empuxo do solo, assinale a alternativa que apresenta corretamente o tipo de esforço predominante nas estacas A e B, bem como o modo de trabalho da cortina de estacas.


Em projetos de pontes, devem ser considerados os valores característicos das cargas móveis rodoviárias, incluindo cargas verticais, efeito dinâmico, força centrífuga, efeitos da frenagem e da aceleração. Em particular, tem-se a carga móvel rodoviária padrão TB-450. Para esta, o peso por roda é de

Em uma obra submetida a recondicionamento estrutural, foi especificado o emprego de estacas tipo mega para reforço de fundações. De acordo com as recomendações técnicas, as cargas de cravação e de encunhamento devem ser definidas em projeto e atender a um valor mínimo em relação à carga de trabalho. Assinale a alternativa que apresenta corretamente esse valor mínimo.

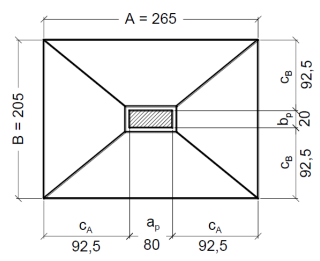

No dimensionamento de sapatas isoladas, um dos parâmetros geométricos relevantes é o balanço. Por critérios de economicidade e desempenho estrutural, recomenda-se que os balanços nas duas direções sejam iguais ou aproximadamente iguais. Com base na planta da sapata apresentada a seguir (dimensões em centímetros), assinale a alternativa correta quanto aos valores dos balanços.

No dimensionamento à força cortante de elementos em concreto protendido, admite-se a utilização de dois modelos de cálculo: Modelo I e Modelo II. No Modelo de Cálculo I, adota-se a analogia da treliça clássica, com ângulo de inclinação das diagonais comprimidas (θ) considerado constante e dado por

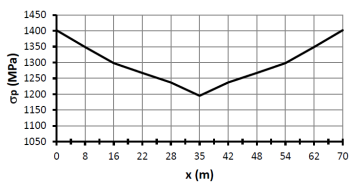

O gráfico a seguir apresenta a variação da tensão na armadura de protensão (σ_p)  ao longo do comprimento de uma viga, evidenciando a perda de tensão ao longo da peça. Considerando os mecanismos típicos de perdas de protensão e o formato da distribuição de tensões representada, assinale a alternativa que apresenta o tipo de perda correspondente.

Em relação ao aço de protensão, especialmente no que se refere às perdas por relaxação da armadura ativa, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.
( ) O aço de protensão, quando submetido a elevado nível de tensão e mantido sob deformação constante ao longo do tempo, apresenta redução gradual da tensão atuante, fenômeno conhecido como relaxação.
( ) A relaxação isotérmica corresponde à perda de força observada em um corpo de prova inicialmente tracionado e mantido com comprimento e temperatura constantes.
( ) A relaxação da armadura diminui significativamente com o aumento da tensão aplicada e da temperatura do aço.
( ) Para reduzir as perdas de protensão, é comum a utilização de aços de relaxação baixa (RB) em substituição aos de relaxação normal (RN).

Em determinadas situações, como em estruturas situadas em ambientes não agressivos, pode-se admitir a ocorrência de fissuração, o que permite reduzir a intensidade da força de protensão e tornar o projeto mais econômico. Nesses casos, a peça pode ser dimensionada para permanecer sem fissuras sob a ação dos carregamentos permanentes, admitindo-se fissuração sob a ação do carregamento total (permanente + variável). Quando a peça trabalha fissurada sob o carregamento total, tem-se a

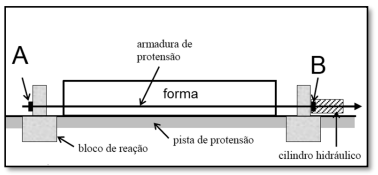

A pré-tensão (ou pré-tração) é amplamente empregada na fabricação de elementos pré-moldados, sendo executada em pistas de protensão, em que a armadura de protensão é tracionada antes do lançamento do concreto, conforme ilustrado na seguinte figura. Nesse processo, os fios ou cordoalhas são fixados em uma das extremidades da pista de protensão, enquanto na outra extremidade são estirados individualmente por meio de um cilindro hidráulico, apoiado em uma estrutura de reação. A extremidade da pista em que os fios estão sendo efetivamente tracionados denomina-se

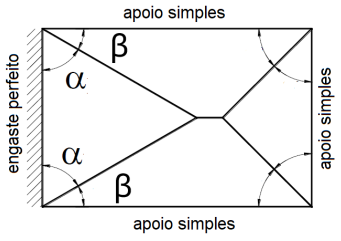

No cálculo das reações de apoio de lajes maciças retangulares submetidas a carga uniformemente distribuída, podem ser adotadas aproximações simplificadas. Quando se utiliza o método das charneiras e não é realizada a análise plástica, admite-se que as linhas de charneira possam ser aproximadas por retas inclinadas a partir dos vértices, formando angulação que depende do tipo de apoio. Para o caso de apoios distintos, com engaste perfeito em um lado e apoio simples no lado adjacente, o valor do ângulo α medido a partir do lado engastado, conforme a ilustração, é
