Um conversor CC-CC do tipo Buck-Boost ideal opera em modo de condução contínua (MCC). Este conversor é alimentado por uma fonte de 10 V e foi projetado para fornecer uma tensão de saída de −40 V para uma carga resistiva de 8 Ω. Desprezando a ondulação (ripple), qual é a corrente média que flui através do indutor (IL) do conversor?

Um conversor CC-CC do tipo Buck (abaixador) ideal é alimentado por uma fonte de tensão de 48 V. O conversor deve fornecer uma tensão de saída de 12 V para uma carga puramente resistiva de 4 Ω. Sabendo que o indutor do conversor é de 50 μH e a frequência de comutação é de 100 kHz, e considerando que o conversor opera em Modo de Condução Contínua (MCC), qual é a ondulação de corrente (ripple) de pico a pico (\( \Delta I_L \)) no indutor?

Analisando os princípios teóricos e as funções dos componentes nas topologias clássicas de conversores CC-CC não isolados, assinale a alternativa que apresenta uma afirmação CORRETA:

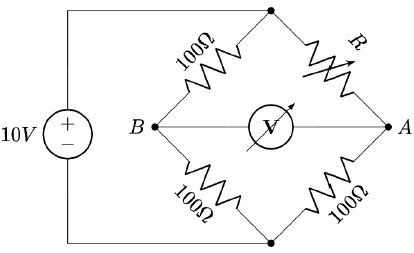

O circuito abaixo apresenta uma Ponte de Wheatstone, utilizada em circuitos de instrumentação de sensores resistivos.

Assinale a alternativa que contém a resposta CORRETA sobre a Ponte de Wheatstone apresentada:

Em relação às conexões e características de transformadores trifásicos utilizados em sistemas de potência, assinale a alternativa CORRETA:

Sabendo que um transformador monofásico ideal que possua 100 espiras primárias e 25 secundárias alimenta em seu secundário uma carga resistiva de 100 Ω, o valor da resistência vista no primário do transformador é:

A respeito da análise de circuitos de corrente alternada (CA) senoidal em regime permanente, avalie as seguintes afirmações:

I. Em um circuito RLC série, a condição de ressonância ocorre quando as reatâncias indutiva e capacitiva se anulam, resultando em uma impedância total puramente resistiva e, consequentemente, em um fator de potência unitário.

II. O fator de potência de um circuito indutivo é dito "adiantado", pois a corrente está adiantada em relação à tensão. Já em um circuito capacitivo, o fator de potência é "atrasado", pois a corrente está atrasada em relação à tensão.

III. A potência aparente (S), medida em volt-ampères (VA), representa a soma vetorial da potência ativa (P), em watts (W), e da potência reativa (Q), em volt-ampères reativos (var). Seu módulo é sempre maior ou igual ao da potência ativa.

IV. A impedância de um capacitor ideal é diretamente proporcional à frequência do sinal aplicado, enquanto a impedância de um indutor ideal é inversamente proporcional a essa mesma frequência.

V. O triângulo de potências é uma ferramenta utilizada para visualizar a relação entre as potências em circuitos de corrente contínua (CC), onde a hipotenusa representa a potência reativa consumida pela carga.

Das afirmações acima, estão CORRETAS apenas:

Analise as seguintes afirmações sobre as características e o funcionamento de dispositivos semicondutores de potência:

I. O Transistor Bipolar de Porta Isolada (IGBT) é um dispositivo híbrido que associa a alta impedância de entrada e a velocidade de comutação dos MOSFETs com a baixa queda de tensão em estado de condução e alta capacidade de corrente dos Transistores de Junção Bipolar (BJT).

II. Os MOSFETs de potência são inerentemente mais rápidos na comutação do que os BJTs de potência, pois são dispositivos controlados por tensão e não sofrem com o efeito do tempo de armazenamento de portadores de carga minoritários, sendo ideais para aplicações de alta frequência.

III. O Retificador Controlado de Silício (SCR) é um tiristor que pode ser tanto ligado quanto desligado por meio de um pulso de corrente em seu terminal de porta (gate), permitindo controle total sobre o ciclo de condução.

IV. O TRIAC é um dispositivo bidirecional, funcionalmente equivalente a dois SCRs em paralelo invertido (antiparalelo) com um terminal de gate comum, projetado para o controle de potência em circuitos de corrente contínua (CC).

V. O Tiristor de Desligamento pela Porta (GTO) possui, como principal vantagem sobre um SCR de mesma capacidade, uma queda de tensão significativamente menor quando em estado de condução direta.

Das afirmações acima, estão CORRETAS apenas:

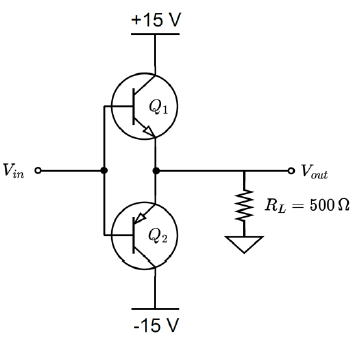

A Figura abaixo apresenta o esquemático de um amplificador classe B implementado com transistores BJT:

Para um sinal senoidal com valor de pico igual a \( V_{pico} = 14.4 V \), o valor máximo da potência média entregue à carga \( R_L \) e a eficiência do circuito são, respectivamente, iguais a:

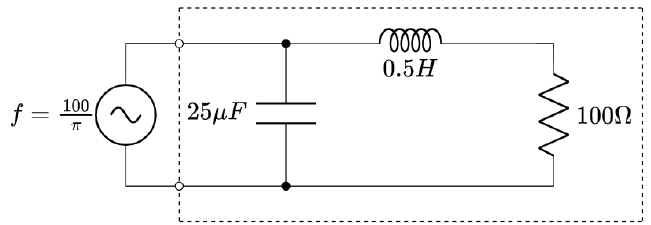

Considerando o circuito mostrado abaixo:

Assumindo que a fonte AC apresente a frequência informada, a impedância equivalente do circuito vista nos terminais da fonte é aproximadamente igual a:
