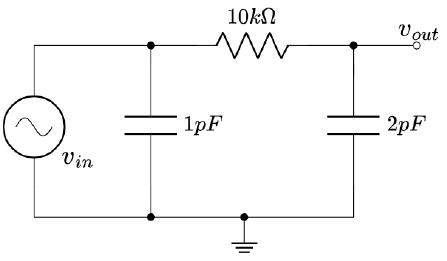

Considerando o circuito mostrado abaixo:

Assumindo que a fonte AC de entrada possui impedância de saída desprezível, a frequência de corte do filtro é aproximadamente igual a:

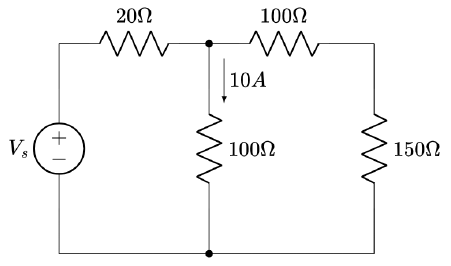

Considerando o circuito mostrado abaixo:

Qual é o nível de da fonte \( V_s \):

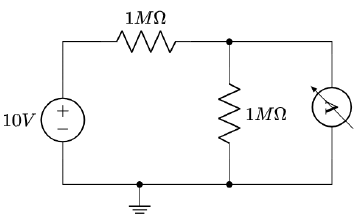

Considerando o circuito mostrado abaixo:

Qual é a tensão medida pelo voltímetro, considerando que a resistência interna do medidor seja de 500 k\( \Omega \):

Considerando a segunda lei de Ohm, qual é a resistência elétrica equivalente de um material no formato de um paralepipedo com largura de 1 mm, altura de 1 mm e comprimento de 10 mm se o material utilizado apresentar resistividade de 1 \( \Omega.m \):

Considerando que um transistor bipolar do tipo NPN seja utilizado para acionar um motor CC de baixa potência, analise as afirmações abaixo:

I. Para operar no modo de condução, a junção base-emissor deve estar polarizada diretamente, enquanto a junção base-coletor deve estar polarizada reversamente para que o dispositivo opere na região linear.

II. É recomendado adorar um diodo diretamente polarizado entre os terminais de coletor e emissor para evitar que o dispositivo seja danificado por sobretensão transitória.

III. A tensão média entregue ao motor CC pode ser controlada pelo acionamento alternado do sinal de controle de base do transistor.

IV. Um resistor deve ser conectado em série com o terminal da base para limitar a corrente injetada na base, garantindo a operação segura e controlada do transistor como chave.

Das afirmações acima, estão CORRETAS apenas:
