Dentre as formas de modulação abaixo, qual representa urna modulação de pulso digital?

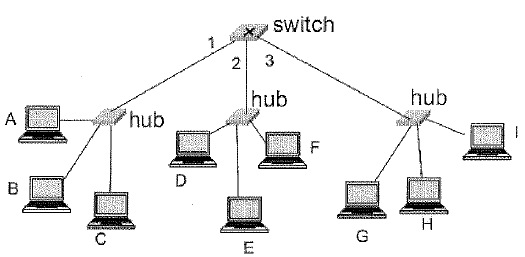

Analise a figura a seguir.

A figura acima apresenta urna topologia de rede local padrão Ethernet utilizando hubs e switch, com as estações configuradas na mesma sub-rede lógica. Em relação a essa figura pode-se afirmar que possui:

I - um domínio de broadcast.

II - três domínios de broadcast.

III- nenhum domínio de broadcast.

IV - um domínio de colisão.

V - três domínios de colisão.

Assinale a opção correta.

Como se denomina a relação entre a potência irradiada por uma antena em uma direção predominante e aquela irradiada no mesmo eixo, porém em direção oposta?

Considere que um diodo de silício apresenta, à temperatura de 25°C, uma queda no sentido direto de 0,6 V a uma corrente de 12 mA. Sabe-se que para cada aumento de 1°C na temperatura, teremos em decorrência, que a queda da tensão direta diminui cerca de 2,5 mV/°C. Se a corrente se mantiver constante, qual será a tensão direta resultante na temperatura 115ºc?

Analise a figura a seguir.

Qual é a corrente fornecida pela fonte do circuito acima?

Qual é o resultado final da simplificação da seguinte expressão \( S=A.B.C+A.\bar{C}+A.\bar{B}? \) ?

Qual das opções abaixo apresenta a correta classificação das propriedades magnéticas dos materiais em que os momentos magnéticos orbitais dos elétrons são descompensados quando submetidos a um campo magnético externo, de modo que a combinação dos momentos dipolares induzidos resulta em um campo magnético de baixa intensidade e de sentido contrário ao campo externo?

Qual dos osciladores abaixo apresenta a seguinte fórmula para o cálculo da frequência de oscilação: f ₀= 1/2 \( \pi \) [(L₁ + L₂)C]^1/2?

Sabe-se que um capacitar é formado por placas planas e paralelas de área A e separadas por uma distância d. Considerando que esse capacitar é inicialmente carregado por meio de uma bateria de 80V, e que em seguida, a bateria é retirada e uma placa dielétrica de constante dielétrica k = 4 é introduzida no capacitar preenchendo completamente o espaço entre as placas, assinale a opção que apresenta o percentual da energia inicialmente armazenada pelo capacitar que foi dissipada após a introdução do dielétrico.

Analise a figura a seguir.

Em relação ao circuito representado na figura acima, assinale a opção que apresenta, respectivamente, as energias armazenadas nos capacitores C₁ e C₂ , após alcançar o estado estacionário.
