Em um motor de combustão interna, como é denominada a operação de limpeza do cilindro do motor na qual são retirados os gases de descarga, enchendo-o, o máximo possível, com uma mistura fresca?

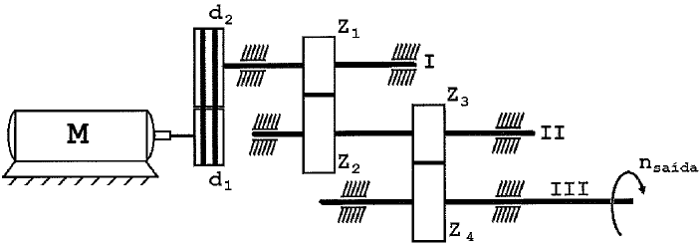

Observe a figura abaixo.

Sabendo que a transmissão representada nessa figura é acionada por um motor elétrico com potência P = 5,5 kw (± 7,5 cv) e rotação n = 1740 rpm, quais são os valores, em Watt, das potências útil e dissipada desse sistema?

Dados:

Diâmetros das polias: d₁ = 120 mm e d₂ = 280 mm; números de dentes das engrenagens: Z₁ = 23, Z₂ = 49, Z₃ = 27 e Z₄ = 59; rendimentos: \( \eta_a \) = 0,97 (transmissão por correia em V) , \( \eta_e \)= 0,98 (transmissão por par de engrenagens) e \( \eta_m \) = O, 99 (par de mancais de rolamentos).

Sabe-se que antes de iniciar o projeto e o cálculo de uma transmissão, é preciso escolher o tipo e a forma construtiva mais adequada. Sendo assim, pode-se afirmar que as transmissões por parafuso sem-fim são

Observe a figura abaixo.

A figura acima representa uma barra circular vazada de aço com 1,5m de comprimento e diâmetros interno e externo iguais a 40mm e 60mm, respectivamente. Qual é o torque que deverá ser aplicado à extremidade do eixo para produzir um ângulo de torção de 2º?

Dados: O módulo de elasticidade do aço (G) é 77 GPa.

Considere um corpo de prova liso com limite de resistência à fadiga de 55 kgf/cm^2, Se o corpo de prova for ranhurado de modo que o Fator de Concentração de Tensão à Fadiga (Kf) seja igual a 1,6, qual será o fator de segurança contra falha para N > 10⁶ ciclos, a uma tensão variável de 30 kgf/cm² ?

Observe a figura a seguir.

Assinale a opção que apresenta a expressão da tensão e₁ (t) representada na figura acima.

Considere que uma carga elétrica puntiforme de +18\( μ \)C está localizada no centro geométrico de um tetraedro de aresta 1m, no vácuo. O fluxo do campo elétrico \( \vec{E} \), devido à carga puntiforme, através da superfície do tetraedro, em KN.m²/C é de, aproximadamente:

Dado: \( ∈_0 \) 8, 85 .10^-12 C²/N. m²

Analise a figura a seguir.

A figura acima representa três fios condutores pertencentes ao plano da figura, que são percorridos por uma corrente elétrica i, de baixo para cima, conforme indicado. Sabe-se que os três fios estão colocados em um campo magnético de indução \( \vec{B} \) perpendicular ao plano da figura e orientado para dentro da página, representado no esquema por um "X", na área indicada pela largura de 1 metro. Comparando as forças magnéticas resultantes sobre cada um dos condutores, pode-se afirmar que:

A relação entre as amplitudes do sinal modulante e da portadora é denominada

Em relação às equações de Maxwell, coloque V (verdadeiro) ou F (falso) nas afirmativas abaixo, e, em seguida, assinale a opção que apresenta a sequência correta.

( ) A integral de fluxo (Lei de Gauss) para o campo magnético é um modo formal de afirmar que os monopolos magnéticos não existem.

( ) A integral de linha para o campo magnético (Lei de Ampere-Maxwell) afirma que o campo magnético só pode ser produzido pela variação temporal do campo elétrico.

( ) A corrente de deslocamento se refere à corrente devida ao movimento de cargas elétricas reais.
