A figura acima representa um símbolo da Norma ISA S5.1, correspondente a

O retificador de meia onda abaixo apresenta uma tensão de pico V_AB = 20V no secundário do transformador.

Sabe-se que o capacitor foi escolhido de forma a se obter um ripple de 10% da tensão de pico na carga RL. Então, o valor e a frequência do ripple são, respectivamente,

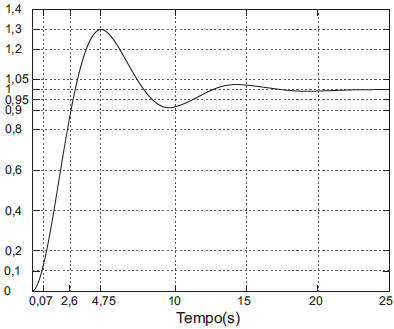

Um sistema apresenta a resposta ao degrau unitário mostrada na figura abaixo.

Com base nessa figura, conclui-se que o tempo de subida, tempo de pico, tempo de acomodação (critério de 5%) e o percentual de ultrapassagem valem, respectivamente,

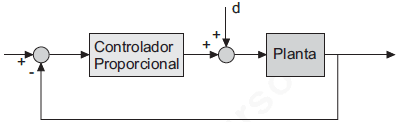

Considere o sistema realimentado mostrado na figura abaixo, onde d é uma perturbação do tipo degrau.

Dado que o sistema em malha fechada é estável, para eliminar completamente a perturbação deve-se

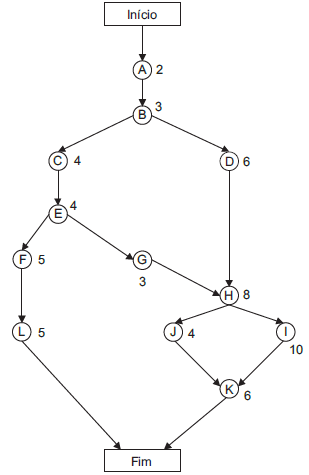

Para a realização de um projeto, foi construída a rede da figura abaixo, que mostra as atividades, o tempo de realização de cada atividade, em dias, e a relação de precedência.

A partir da análise da rede da figura, conclui-se que o comprimento do caminho crítico é de 40 dias. Então, o tempo final mais tarde LFH da atividade H é

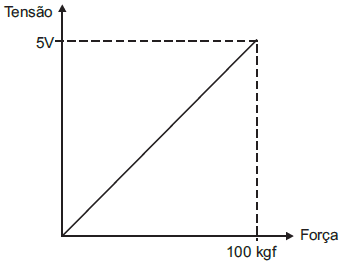

Durante o processo de calibração de uma célula de carga de 100 kgf, um técnico obteve a curva da figura acima. Considerando o resultado da calibração, qual o valor da força para uma leitura de 2 V?

Um voltímetro AC analógico mede valor médio, sendo sua escala para tensão senoidal pura calibrada em valores RMS. Nesse caso, se o instrumento indica uma tensão senoidal de 80V, qual será o valor médio da tensão?

Uma das especificações presentes na norma ASME B.31 para tubulações é

O ar comprimido é amplamente empregado em instrumentação e automação. Sobre os tipos de tubulações empregadas em linhas para a transmissão de sinais, considere as afirmativas abaixo.

I - Utiliza-se aço-carbono (ASTM A 53 ou API5L) para tubos de diâmetro 2", com margem para corrosão de 1,2 mm e extremidade de solda de topo para tubulações de alta pressão.

II - Utiliza-se aço-carbono (ASTM A120 ou A134), com margem para corrosão de 1,2 mm para tubulações de baixa pressão.

III - Em todas as tubulações de ar comprimido existe o problema da drenagem da água proveniente da umidade que se condensa pelo resfriamento do ar ou que se forma quando o fluxo no sistema é interrompido.

IV - Essas tubulações costumam ser construídas com tubos de alumínio, cobre, latão ou materiais plásticos, sendo que os diâmetros dos tubos são sempre pequenos e as pressões, muito baixas.

São corretas APENAS as afirmativas

Sobre calibração e rastreabilidade de instrumentos, analise as afirmativas a seguir.

I - Rastreabilidade é uma propriedade do resultado de uma medição ou do valor de um padrão estar relacionado a referências estabelecidas.

II - Deriva ou drift é o erro sistemático da indicação de um instrumento de medição.

III - Erro fiducial é o erro de um instrumento de medição multiplicado por um valor especifico para o instrumento, por exemplo, a amplitude da faixa nominal.

IV - Exatidão de medição é o grau de concordância entre os resultados de medições sucessivas de um mesmo mensurando efetuadas sob as mesmas condições de medição.

É correto APENAS o que se afirma em
