Considere o esquema abaixo de transporte de um derivado de petróleo do tanque (T1) para o tanque (T2).

Qual das seguintes ações reduziria a possibilidade de cavitação?

Dentre os instrumentos de medida mais importantes, situam-se os transmissores. Trata-se de um dispositivo que, após realizar medidas da variável de processo, transmite os dados para um receptor localizado a distância. Quais são os principais tipos de sinais utilizados na transmissão desses dados?

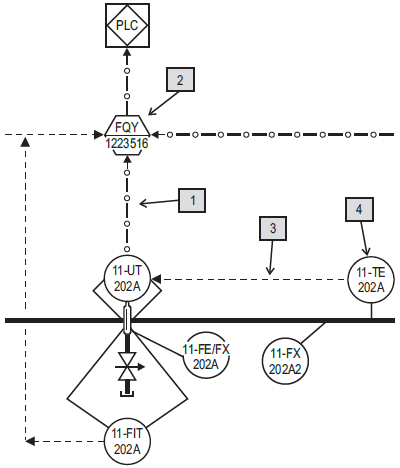

A figura acima apresenta parte de um fluxograma de engenharia. Dentre os itens apontados e numerados na figura, os que estabelecem uma correspondência correta são

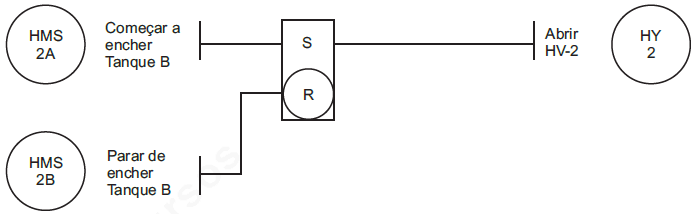

A figura acima corresponde a um(a)

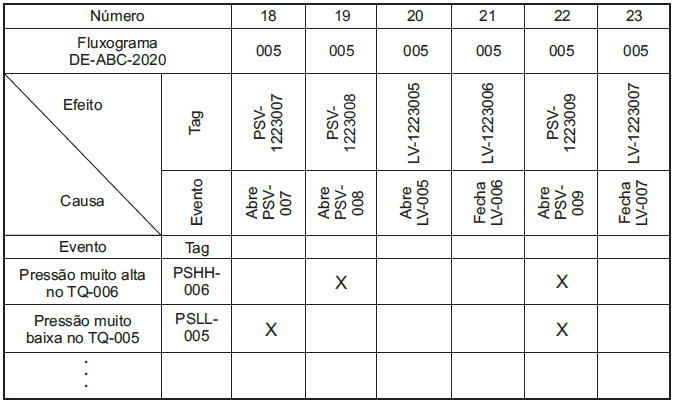

Utilizando a matriz de causa e efeito apresentada acima, as medidas que serão adotadas, caso ocorra alarme de pressão muito alta no TQ-006, são:

Quanto ao tipo de proteção dos equipamentos de instrumentação e de dispositivos elétricos, analise as simbologias e os termos correspondentes.

I - Ex d - Equipamento de segurança aumentada
II - Ex i - Equipamento de segurança intrínseca
III - Ex e - Equipamento à prova de explosão
IV - Ex n - Equipamento não acendível
V - Ex s - Equipamento especial

Corresponde a uma relação correta entre simbologia e termo APENAS o apresentado em

A respeito da Norma ANSI-ISA-S5.1 e dos fluxogramas de engenharia, analise as denominações a seguir.

I - FIT – indicador e totalizador de fluxo.

II - PCV – válvula de controle passivo.

III - TRC – controlador registrador de temperatura.

IV - PDIC – controlador indicador de pressão diferencial.

São corretas APENAS as denominações

Em uma sala de controle, um operador precisou verificar o nível de um tanque. Para isso, utilizou transmissores, tendo o conhecimento de que

A respeito de válvulas de controle, analise as afirmativas a seguir:

I - As gaxetas utilizam materiais como o teflon e o grafite, entre outros.

II - A válvula globo sede dupla é menos estanque que a sede simples, porém as forças requeridas para seu acionamento são menores.

III - A válvula globo sede dupla, quando totalmente fechada, deve possuir um vazamento de, no máximo, 5,5% da sua máxima capacidade de vazão, segundo a Norma ANSI B16.104.

IV - O deslocamento da haste com as partes móveis nessas válvulas pode ser linear ou rotativo.

São corretas APENAS as afirmativas

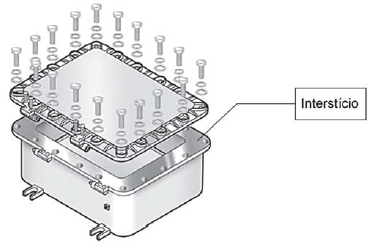

A figura acima apresenta um instrumento montado em uma caixa à prova de explosão que está em uma área com atmosfera explosiva. Considerando que a caixa deve ser construída de forma a suportar uma explosão interna sem que o seu meio externo seja afetado, qual a sua classificação?
