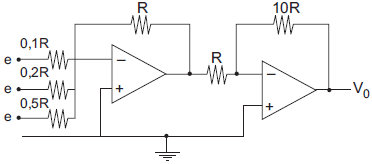

A figura acima apresenta um circuito eletrônico montado com dois amplificadores operacionais, considerados ideais. O circuito apresenta três entradas, todas alimentadas com tensão positiva igual a e. A expressão da tensão de saída é

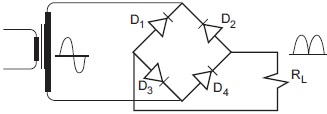

Ao desenhar o diagrama do circuito de um retificador de onda completa, mostrado na figura acima, o técnico errou e inverteu a polaridade de um ou mais diodos. Analisando a figura e com base nos conceitos de retificadores, o(s) diodo(s) invertido(s) é(são) APENAS

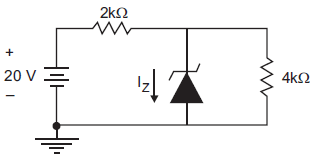

O circuito da figura acima apresenta um diodo zenner de 16V de tensão nominal e considerado ideal. Com base nos dados do circuito, o valor da corrente Iz que atravessa o diodo, em mA, é

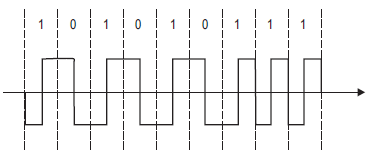

A sequência binária (1 0 1 0 1 0 1 1 1)₂ passa por um processo de codificação de linha para fins de eliminação da componente DC. A forma de onda obtida, após essa codificação, é mostrada na figura acima. Qual foi a codificação de linha utilizada?

Com relação às técnicas de codificação de canal, considere as afirmações a seguir.

I - O uso de entrelaçadores, em conjunto com códigos corretores de erro, permite melhorar o desempenho da estratégia de correção de erro em canais que introduzem erros em surto.

II - Quanto maior a taxa do código corretor de erro, maiores as suas capacidades de correção e detecção.

III - Um código corretor de erro possui capacidade de correção menor do que a capacidade de detecção.

Está correto APENAS o que se afirma em

A transmissão de uma sequência binária é realizada por meio da forma de onda, mostrada na figura acima. Admitindo- se que a duração de cada pulso é T = 1!$ μ !$seg, a taxa de transmissão correspondente, em Mbit/seg, é

Em um sistema digital de telefonia celular, o canal é extremamente ruidoso e provoca vários tipos de interferência ao sinal transmitido. Além disso, ele apresenta alta latência, ou seja, o tempo de propagação entre transmissor e receptor é considerado relativamente alto. Nessas condições, a estratégia de controle de erros

Em uma transmissão full-duplex, os terminais transmitem dados

Um sistema TDM realiza a multiplexação de 32 sinais digitais, cada qual com a taxa de 8Kbps. Considerando-se que o quadro contém apenas bits dos sinais multiplexados, a duração do bit desse sistema TDM, expressa em microssegundos, é, aproximadamente,

Um sinal modulado digitalmente e transmitido via espaço livre, geralmente, sofre o efeito de distúrbios que o corrompem e o distorcem. Esses distúrbios, tipicamente, são
