Desprezando-se o peso específico do ar, qual é a pressão registrada no manômetro metálico do reservatório ilustrado acima?

Uma prensa hidráulica possui dois êmbolos de área S1 igual a 50 cm² e área S2 igual a 100 cm². Considerando-se a aceleração da gravidade local igual a 10 m/s², qual deve ser a força, em N, exercida no êmbolo S2 para sustentar uma carga de 2.000 kg no êmbolo S1?

MTBF !$ ightarrow !$ Tempo médio entre falhas = 1.200 dias

TI !$ ightarrow !$ Intervalo entre testes = 4.800 horas

MTTR !$ ightarrow !$ Tempo médio para reparo = 48 horas

(Norma IEC 61508)

O HART (Highway Addressable Remote Transducer) é um tipo de rede de campo ainda muito utilizado por sua facilidade de instalação e custo menos elevado que as demais. Sobre essa rede, analise as afirmativas abaixo.

I - O sinal lógico 1 é representado em 1.200 Hz.

II - Em uma rede HART, há no mínimo três dispositivos mestres para cada dispositivo escravo.

III - A modulação por chaveamento de amplitude (ASK - Amplitude Shift Keying) é utilizada em uma rede HART.

IV - Para configurar os dispositivos de campo, é utilizado o Handheld como dispositivo mestre na rede HART.

Está correto APENAS o que se afirma em

Equipamentos industriais utilizam redes de campo para se comunicarem com outros dispositivos e interfaces homem-máquina. O padrão Foundation Fieldbus (FF) é uma rede de dados e controle. Sobre essa rede, analise as afirmativas a seguir.

I - A Norma IEC 61158-2 determina que o meio físico da rede FF H1 deve ser um par de fios trançados.

II - A rede FF H1 utiliza uma taxa de transferência de 31.25 Kbps.

III - A rede FF HSE utiliza o sinal de 4 a 20 mA como portadora.

IV - A rede FF H1 é um padrão estatístico e não determinístico.

Está correto APENAS o que se afirma em

BEGA, E. A. (org.). Instrumentação Industrial I.

Rio de Janeiro: Interciência, 2006, p.442 (Adaptado).

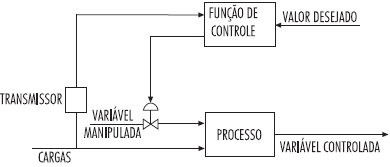

Em relação ao tipo de ação de controle utilizado nas situações mais comuns, analise as afirmações a seguir.

I - A ação proporcional é essencial para o controle de nível.

II - A ação integral é essencial para o controle da pressão de gás.

III - A ação derivativa é essencial no controle de vazão.

IV - Tanto a ação proporcional quanto a derivativa são essenciais no controle da pressão de vapor.

Está correto APENAS o que se afirma em
