Considere um circuito trifásico, com sequência de fase ABC, alimentando uma carga resistiva de valor R por fase ligadas em delta, solicitando uma potência ativa P da rede. Supondo que as mesmas resistências de valor R sejam conectadas em estrela, o valor da potência ativa consumida da rede será igual a

Um transformador trifásico de distribuição de 150 kVA, 13.800 / 220 V foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• tensão de circuito aberto: 220 V

• corrente de circuito aberto = 22 A

• potência de circuito aberto = 400 W

Ensaio de curto-circuito (valores referidos ao lado de alta):

• tensão de curto-circuito: 400 V

• corrente de curto-circuito = 80 A

• potência de curto-circuito = 2.500 W

A partir dessas informações fornecidas, o valor aproximado, em ohms, da resistência equivalente dos enrolamentos, referida ao lado de baixa, é

Questões relacionadas à segurança e à saúde dos profissionais devem ser objeto de constante preocupação. A identificação dos riscos ambientais, aos quais os trabalhadores podem ser expostos, é exemplo de uma dessas questões, uma vez que podem causar danos à saúde. As poeiras, os vapores e a neblina são exemplos de riscos

Um circuito RL em série, operando na frequência de 5 kHz, tem como parâmetros uma resistência R = 70 !$ Ω !$ e um indutor L = 3 mH. Esse circuito é representado pelo diagrama de impedância, mostrado na figura abaixo, cujos valores numéricos são aproximados em uma casa decimal.

O valor de X no diagrama, em !$ Ω !$, é

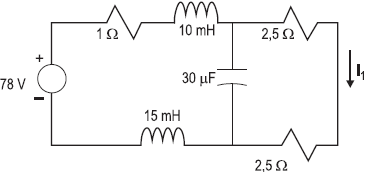

O circuito da figura acima, composto de componentes considerados ideais, é alimentado por fonte CC e se encontra em regime permanente de funcionamento.

Com base nos valores do circuito e nas condições descritas, a corrente I₁, em ampères, vale

O uso de simbologia em instalações elétricas prediais, regulado por Norma específica, é uma prática necessária para a representação de projetos de forma coerente e adequada. Associe os símbolos, comumente utilizados em instalações elétricas prediais, às suas definições correspondentes.

Um dispositivo é montado com dois fios condutores retos, paralelos e separados entre si por uma pequena distância, constante ao longo de todo o seu comprimento. Cada fio é percorrido por uma corrente elétrica constante, de mesma intensidade e mesmo sentido. Nessas condições, os fios condutores estarão submetidos a forças

Uma fonte monofásica, de 100 V e 60 Hz, alimenta um circuito série composto de uma carga indutiva, cuja indutância é de !$ large{1 over 2 pi } !$H, e de um resistor de 80 !$ Ω !$. A potência reativa, em Var, solicitada da fonte pela carga é

Nos fóruns internacionais que tratam da regulamentação e do controle dos transportes aquaviários, nos aspectos relacionados à segurança de navegação e à proteção ao meio ambiente marinho, o governo brasileiro é representado pela(o)

O içamento e transporte de carga, numa ponte rolante, pressupõe a(o)
