A NBR 5444 estabelece a padronização dos símbolos utilizados em projetos de instalações elétricas. Na figura abaixo, há um trecho de uma planta onde se destaca parte da simbologia corrente empregada.

Na fase de elaboração do projeto de uma instalação elétrica industrial, quando esta for atender a motores de potência elevada, o projetista deve atentar para a possibilidade de uma dessas máquinas degradar as condições normais de operação das instalações elétricas. Em relação à partida de motores elétricos de indução, conclui-se que

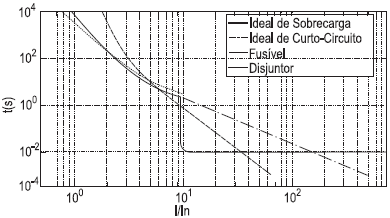

Observe, abaixo, o gráfico relativo às curvas ideais das correntes de sobrecarga e curto-circuito de determinado circuito e às curvas de proteção, correspondentes a um fusível e a um disjuntor.

De acordo com o que prescreve a NBR 5444, que trata de símbolos gráficos para instalações elétricas prediais, associe os símbolos às respectivas descrições.

Com relação aos equipamentos de proteção coletiva, a função da CAPELA é

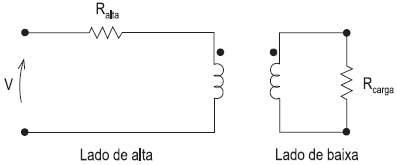

A figura acima apresenta um transformador com 1.000 espiras no lado de alta tensão e cujo lado de baixa tensão alimenta uma carga representada por R_carga = 5 !$ Ω !$. A resistência equivalente do transformador, refletida para o lado de alta, é R_alta = 125 !$ Ω !$. Para que a máxima potência ativa seja dissipada pela carga, o número de espiras do lado de baixa deverá ser

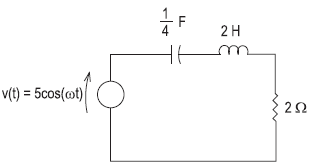

A figura acima apresenta um circuito série RLC, alimentado por uma fonte de tensão com frequência !$ ω !$ rad/s. O valor da frequência, em rad/s, para que a potência ativa dissipada no resistor seja máxima, é

Um motor elétrico solicita da fonte uma potência aparente de 10 kVA com fator de potência de 0,8. Sabendo-se que a potência útil é de 7,2 kW, o rendimento desse motor é

Um circuito monofásico de uma instalação elétrica de baixa tensão possui, como dispositivos de proteção, um disjuntor termomagnético e um DR. Na ocorrência de um curto-circuito franco entre os terminais desse circuito, afirma-se que

Para dar partida num motor elétrico com uma chave estrela-triângulo, é necessário que o motor seja
