Simple Network Management Protocol (SNMP) é um framework para gerenciamento de dispositivos de rede em uma Internet que utiliza o conjunto de protocolos TCP/IP. O SNMP é visto como um protocolo no qual um pequeno número de estações-gerente controla um conjunto de agentes e opera, no modelo OSI/ISO, na camada denominada

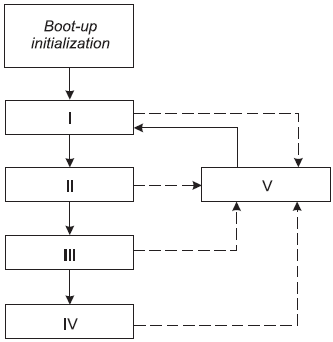

O padrão IEEE 802.1d especifica um protocolo Spanning Tree que utiliza um algoritmo de mesmo nome, que opera com base em cinco estados para portas (conforme figura abaixo), resultantes de retardos de propagação que podem ocorrer quando a informação é passada por um switch na rede.

Quando o algoritmo Spanning Tree determina que uma porta seja colocada num estado, os seguintes passos são realizados:

• a porta é colocada no estado II, enquanto aguarda informações do protocolo que sugere que ele deve ir para o estado I;

• a porta aguarda um timer do protocolo, após o qual a porta é movida para o estado III;

• no estado III, a porta continua a bloquear o encaminhamento do frame enquanto coleta informações sobre a localização da estação para o banco de dados de destino;

• a expiração do timer do protocolo move a porta para o estado IV;

• para finalizar, dos estados III ou IV a porta é colocada no estado V.

Sendo o estado V denominado Disabled State, os demais estados I, II, III e IV são, respectivamente,

O RMON é um padrão IETF de gerenciamento de redes cuja sigla representa Remote Network Monitoring (MIB). A RFC 1757 define o padrão RMON de gerenciamento proativo de redes e funciona sobre a pilha TCP/IP com integração ao SNMP. Dentre os nove grupos em que se subdivide a RMON MIB, um contém contadores de vários tipos de tráfego e de servidores conectados à sub-rede, sendo usado para obter estatísticas sobre servidores específicos da LAN. Nessa atividade, o monitor aprende sobre novos microcomputadores da LAN, observando a origem e o destino do endereço MAC dos pacotes, registrando dados em tabela, sendo uma de controle e duas de dados. Esse grupo é denominado

A Internet vem sendo usada cada vez mais como o meio de transporte de informação multimídia, particularmente para transporte de imagens, voz e vídeo. Considerando-se que Ethernet é a tecnologia aplicada a LAN mais utilizada hoje em dia, não se pode deixar de dar importância para o desenvolvimento de mecanismos de garantia de QoS. No intuito de suprir essa falha no Ethernet, foi desenvolvido o IEEE 802.1p como uma expansão do padrão IEEE 802.1, tendo dois principais objetivos: o primeiro, definir filtros de modo a suportar o uso dinâmico de Grupos de Endereços MAC, e o segundo,

Switches são dispositivos que filtram e encaminham pacotes entre segmentos de sub-redes. Os Switches de nível 2 operam na camada de enlace e oferecem a seguinte funcionalidade:

Em um rádio enlace, em visibilidade entre duas localidades separadas por uma distância d [km], as antenas transmissora e receptora, horizontalmente polarizadas, situam-se em alturas, medidas acima do nível do terreno, representadas por: transmissora h_t [m] e receptora h_r [m]. Considere que o terreno entre as antenas é plano e perfeitamente refletor e que o sinal é transmitido num comprimento de onda !$ λ !$ [m]. Para que o sinal direto e o sinal refletido cheguem em fase na antena receptora, a diferença entre o percurso do sinal refletido e o do sinal direto deverá ser um número

Um enlace via rádio em 300 MHz entre duas localidades A e B, separadas por uma distância de 100 km, tem um obstáculo a 64 km da cidade A. Define-se h = 192 m, a distância medida na vertical da linha de visada do enlace ao cume do obstáculo. A razão entre h e o raio da primeira zona de Fresnel, no ponto do obstáculo, é

Um enlace via rádio, em visada direta, opera na frequência de 50 GHz para transmissão de altas taxas de dados entre dois pontos distantes de !$ large{6 over pi} !$ [km]. Nesse enlace, a temperatura de ruído da atmosfera é 148 K, a largura de banda utilizada é 5 MHz e os ganhos das antenas transmissora e receptora são iguais e valem 41,8 dB em relação à antena isotrópica. Considerando a potência transmitida de 1,0 W e a temperatura de ruído do conjunto (antena de recepção, cabo e receptor) de 52 K, a relação entre a potência recebida e a potência de ruído, em dB, é

Em um enlace via rádio, em visibilidade, a altura da antena transmissora, em relação ao solo, é 64 m. Considere que o raio da terra seja de 6.400 km, que o índice de refração da troposfera seja constante e que a distância d entre as antenas transmissora e receptora seja !$ 16 sqrt{20} !$ km. Para que a distância d corresponda à Distância Máxima Visual (horizonte rádioelétrico), a altura da antena receptora, em metros, deverá ser

Um satélite geoestacionário transmite uma potência de 2 W por meio de uma antena, com ganho de 17 dB, em relação à antena isotrópica. Considere a antena transmissora do satélite e a receptora na superfície terrestre perfeitamente alinhadas. As perdas envolvidas nesse enlace, são de 210 dB, e o ganho da antena receptora, em relação à antena isotrópica, é de 52 dB. A potência recebida, em dBW, é

Dados: log₁₀(2)=0,3
