Considere as informações a seguir para responder a questão.

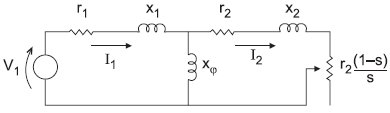

O circuito da figura acima apresenta o modelo equivalente por fase de um motor de indução trifásico 440 V, 60 Hz, 6 polos, ligado em Y. Os parâmetros desse motor, em ohms, são apresentados a seguir.

r₁ = 0,30; x₁ = 0,40; r₂ = 0,15; x₂ = 0,20; x!$ φ !$ = 15

Em um sistema elétrico, composto por um único transformador de 500 kVA, foi adotada como base a potência de 400 kVA. A potência desse transformador, em pu, é

Em um sistema elétrico do tipo estrela-estrela, desequilibrado a quatro fios, existe uma corrente de neutro, definida por !$ vec{I}_N !$. Sabe-se que essa corrente elétrica pode ser decomposta por seus componentes simétricos de sequências zero, positiva e negativa, definidos, respectivamente, por !$ vec{I}_0 !$, !$ vec{I}_1 !$ e !$ vec{I}_2 !$. A expressão que relaciona a corrente de neutro com seus componentes simétricos é

Em uma linha de transmissão, ocorre uma falta, cuja corrente é definida por

• !$ V_1^{(F)} !$ é sua tensão de sequência positiva;

• !$ Z^0_{EQU} !$, !$ Z^1_{EQU} !$ e !$ Z^2_{EQU} !$ são as impedâncias nas sequências: zero, positiva e negativa, respectivamente.

A esse respeito, afirma-se que se trata de uma falta

A respeito dos motores de corrente contínua, considere as afirmativas abaixo.

I – O motor CC com excitação série possui um elevado conjugado em baixa rotação.

II – O motor CC com excitação do tipo paralelo permite o ajuste de velocidade por variação da tensão na armadura.

III – O motor CC com excitação série possui uma baixa velocidade quando o motor está sem carga.

Um motor de indução de 6 polos e 60 Hz apresenta velocidade do campo magnético girante, em rpm, igual a

A respeito de um transformador considerado ideal, afirma-se que

Um circuito equivalente de Norton é composto por uma fonte de corrente de 20 A, em paralelo com um resistor de 2 !$ Ω !$. O seu equivalente de Thévenin é um circuito composto por uma fonte de

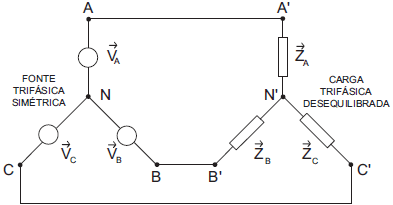

Para o sistema trifásico desequilibrado, mostrado na figura acima, composto por uma fonte simétrica e uma carga desequilibrada, a(s)
