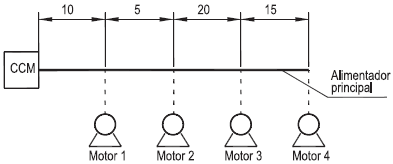

A figura acima apresenta o esquema de instalação de um pequeno parque fabril, desenhado fora de escala, com distâncias cotadas em metros. Esse parque é constituído por um Centro de Comando de Motores (CCM) e quatro motores atendidos por um alimentador principal (AP), de cobre, cuja resistividade é !$ {large{1 over 56}}Ω.mm^2/m !$.

Um circuito RL em série, operando na frequência de 5 kHz, tem como parâmetros uma resistência R = 70 !$ Ω !$ e um indutor L = 3 mH. Esse circuito é representado pelo diagrama de impedância, mostrado na figura abaixo, cujos valores numéricos são aproximados em uma casa decimal.

O valor de X no diagrama, em !$ Ω !$, é

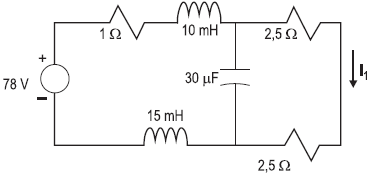

O circuito da figura acima, composto de componentes considerados ideais, é alimentado por fonte CC e se encontra em regime permanente de funcionamento.

Com base nos valores do circuito e nas condições descritas, a corrente I₁, em ampères, vale

O uso de simbologia em instalações elétricas prediais, regulado por Norma específica, é uma prática necessária para a representação de projetos de forma coerente e adequada. Associe os símbolos, comumente utilizados em instalações elétricas prediais, às suas definições correspondentes.

Um dispositivo é montado com dois fios condutores retos, paralelos e separados entre si por uma pequena distância, constante ao longo de todo o seu comprimento. Cada fio é percorrido por uma corrente elétrica constante, de mesma intensidade e mesmo sentido. Nessas condições, os fios condutores estarão submetidos a forças

Uma fonte monofásica, de 100 V e 60 Hz, alimenta um circuito série composto de uma carga indutiva, cuja indutância é de !$ large{1 over 2 pi} !$H, e de um resistor de 80 !$ Ω !$. A potência reativa, em Var, solicitada da fonte pela carga é

Considere a seguinte linha desenhada no Autocad, com a utilização do comando LINE. O ponto P1 foi marcado em uma coordenada qualquer na área de desenho.

Para traçar a linha até o ponto P2 com as distâncias marcadas no desenho, qual dos comandos foi utilizado?

O comando utilizado foi

Qual das ações abaixo é executada utilizando-se o comando AREA do Autocad?

A NBR 12655/06 (Concreto de cimento Portland – Preparo, controle e recebimento – Procedimento) estabelece, quanto ao armazenamento de sacos de cimento, o limite de quantidade de sacos empilhados em função do tempo de armazenamento. De acordo com essa Norma, para o armazenamento de até 15 dias, a altura máxima de empilhamento será de quantos sacos?
