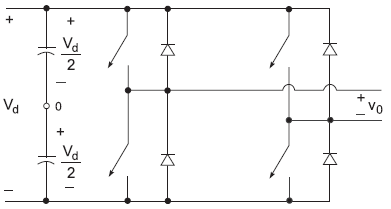

A figura acima mostra um circuito equivalente de um conversor de potência conhecido como ponte H, com tensão contínua de entrada V_d e tensão de saída v₀. Esse conversor pode ser empregado em algumas aplicações, tais como acionamentos em CC ou em inversores de frequência para nobreaks. Sobre a ponte H, quando acionada pela estratégia de chaveamento PWM, afirmase que

Um transformador trifásico de distribuição de 150 kVA, 13.800/220 V, foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• tensão de circuito aberto: 220 V

• corrente de circuito aberto = 22 A

• potência de circuito aberto = 400 W

Ensaio de curto-circuito (valores referidos ao lado de alta):

• tensão de curto-circuito: 400 V

• corrente de curto-circuito = 80 A

• potência de curto-circuito = 2500 W

A partir dessas informações, o valor aproximado da resistência, em ohm, apenas do enrolamento de baixa tensão é

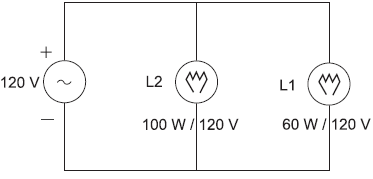

A figura acima apresenta o circuito equivalente de duas lâmpadas incandescentes conectadas em paralelo e alimentadas por uma fonte de tensão CA 120 V, 60 Hz. Duas medidas de corrente foram feitas com um multímetro digital, operando no modo amperímetro, nos ramos das lâmpadas L1 e L2. Os valores aproximados das leituras das correntes, em ampéres, que passam por L1 e L2, são, respectivamente,

Um dos lados de um esquadro de 30° está sobre uma reta que tangencia uma circunferência de raio R, de modo que o vértice do ângulo de 60° fique no centro dessa circunferência. A distância do vértice do ângulo de 30° para a circunferência é igual a

Um técnico efetuou o produto dos valores obtidos em duas medidas feitas sobre um circuito elétrico: uma de corrente em um amperímetro e a outra de tensão em um voltímetro, ambas efetuadas para medir a potência fornecida a uma mesma carga. Ele constatou que o resultado foi igual ao obtido na mesma experiência realizada com um wattímetro. A partir dessa situação, conclui-se que essa igualdade se verifica

A expressão apresentada a seguir está escrita no formato padrão de unidades da base do Sistema Internacional.

m² kg⁻¹ s⁻³ A⁻²

A expressão representa a grandeza

Considere um circuito trifásico, com sequência de fase ABC, alimentando uma carga trifásica resistiva de valor R por fase, ligadas em delta, solicitando uma potência ativa P da rede. Supondo que as mesmas resistências sejam conectadas em estrela, o valor da potência ativa consumida da rede será igual a

Com o objetivo de reduzir a corrente de partida em motores de indução, um determinado técnico utiliza, dentre as soluções disponíveis, um autotransformador com taps ajustáveis. Considere um motor trifásico de indução, tensão nominal eficaz de 220 V, com rotor em gaiola, em cuja partida é empregado um autotransformador com calibração de tensão para 80% da tensão nominal. Admitindo-se que, na partida direta, a corrente corresponda a cinco vezes a corrente nominal, a razão entre a corrente nominal do motor e a corrente de partida com o autotransfomador é

Em relação ao previsto pela NBR 14039, que normatiza as instalações elétricas de média tensão até 36,2 kV, no que é pertinente ao planejamento, proteção e equipamentos utilizados nesse tipo de instalação, considere as afirmativas a seguir.

I - O emprego de transformador a seco somente é permitido quando a subestação de transformação fizer parte integrante da edificação residencial e/ou comercial.

II - As instalações devem ser projetadas e construídas prevendo dois tipos de curtos-circuitos: trifásico e entre fase e neutro.

III - Os disjuntores acionados através de relés com função 50 não são considerados como proteção contra correntes de sobrecarga.

Está correto APENAS o que se afirma em
