Foram encontradas 175 questões.
A figura acima mostra o desenho esquemático de uma caldeira aquatubular de alta pressão, que foi montada em uma unidade de craqueamento de petróleo. A caldeira gera vapor superaquecido para ser consumido por uma turbina a vapor. Para promover o escoamento do ar e dos gases, essa caldeira usa o sistema de tiragem forçada. No desenho acima, estão enumeradas as várias partes que foram erigidas, por ocasião da montagem.
Considerando essas informações, julgue o item que se segue.
A eficiência dessa caldeira pode ser calculada como a razão entre a energia absorvida pela água e pelo vapor e a energia introduzida na unidade geradora de vapor.
Provas
Questão presente nas seguintes provas

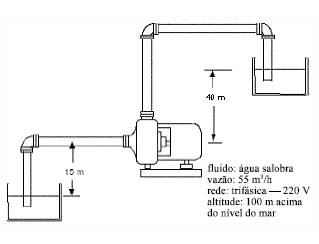

A figura acima apresenta um desenho esquemático de instalação de bombeamento. As condições de operação sugeridas no esquema foram idealizadas em função unicamente das necessidades do solicitante e enviadas a um fabricante. Nessas condições, julgue o item seguinte.
Bombas centrífugas não podem ser empregadas nesse tipo de aplicação.
Provas
Questão presente nas seguintes provas
Escoamentos multifásicos são comuns em processos de produção ou refino de petróleo. Nesse tipo de escoamento, dois fluidos em diferentes fases (líquida e gasosa) fluem ao longo de um dado domínio. Para o caso específico de tubulações, dependendo das vazões de líquido (Ql) ou de gás (Qg), o escoamento assume um padrão. Com base nessas informações, julgue o item a seguir.
Em padrões de escoamento dispersos (bubbly ou mist), ocorrem variações da fração de gás na direção radial do escoamento.
Provas
Questão presente nas seguintes provas
Acerca de sistemas de controle, julgue os itens seguintes, considerando, para o item abaixo, a figura acima.
Ao se analisar o modelo do processo de transporte de gás em um gasoduto, a expressão !$ G(s)=[\dfrac{1,25}{3s}+1]e^{-2a} !$ revela um efeito de tempo morto no transporte de 2 s.
Provas
Questão presente nas seguintes provas
A figura acima mostra o desenho esquemático de uma caldeira aquatubular de alta pressão, que foi montada em uma unidade de craqueamento de petróleo. A caldeira gera vapor superaquecido para ser consumido por uma turbina a vapor. Para promover o escoamento do ar e dos gases, essa caldeira usa o sistema de tiragem forçada. No desenho acima, estão enumeradas as várias partes que foram erigidas, por ocasião da montagem.
Considerando essas informações, julgue o item que se segue.
Os queimadores frontais da caldeira estão representados na parte da figura indicada pelo número “6”.
Provas
Questão presente nas seguintes provas
Uma alimentação de vapor, para dois utilizadores em uma central termelétrica, foi executada segundo o projeto ilustrado na figura acima. Nessa interligação, vários acessórios de tubulações foram montados para uma melhor conveniência operacional. O material dos tubos da rede de vapor é o ASTM A106 Gr.B, cuja composição química, segundo o certificado fornecido pela siderúrgica, possuía os seguintes percentuais: 0,29% C; 0,90% Mn; 0,30% Si; 0,03% P; 0,03% S.
Com relação ao projeto e à seleção de material dessa alimentação, julgue o item subseqüente.
A válvula instalada no trecho ascendente de 3" é uma válvula macho para bloqueio do fluxo de vapor.
Provas
Questão presente nas seguintes provas
A figura acima mostra o desenho esquemático de uma caldeira aquatubular de alta pressão, que foi montada em uma unidade de craqueamento de petróleo. A caldeira gera vapor superaquecido para ser consumido por uma turbina a vapor. Para promover o escoamento do ar e dos gases, essa caldeira usa o sistema de tiragem forçada. No desenho acima, estão enumeradas as várias partes que foram erigidas, por ocasião da montagem.
Considerando essas informações, julgue o item que se segue.
Como os queimadores da caldeira utilizam vapor para atomização, essa energia do vapor deve ser computada como perda de eficiência.
Provas
Questão presente nas seguintes provas
Escoamentos multifásicos são comuns em processos de produção ou refino de petróleo. Nesse tipo de escoamento, dois fluidos em diferentes fases (líquida e gasosa) fluem ao longo de um dado domínio. Para o caso específico de tubulações, dependendo das vazões de líquido (Ql) ou de gás (Qg), o escoamento assume um padrão. Com base nessas informações, julgue o item a seguir.
O padrão anular caracteriza-se pelo escoamento de um filme de gás, próximo às paredes da tubulação.
Provas
Questão presente nas seguintes provas

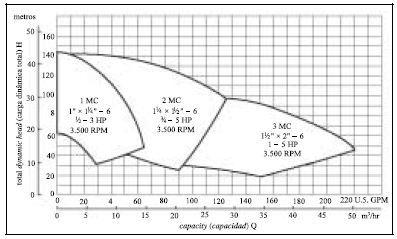

Uma caldeira que opera a 5 bar necessita de 30 m3/h de água e está situada a 20 m acima do reservatório de água. As perdas de carga são equivalentes à altura manométrica devido à diferença de cota. A bomba original sofreu danos irreversíveis. O setor de manutenção descobriu no estoque três bombas 1MC, uma bomba 2MC e duas bombas 3MC, conforme a figura a seguir.
Com base nas informações acima, julgue o item subseqüente.
Com as bombas disponíveis é possível resolver o problema.
Provas
Questão presente nas seguintes provas
Uma alimentação de vapor, para dois utilizadores em uma central termelétrica, foi executada segundo o projeto ilustrado na figura acima. Nessa interligação, vários acessórios de tubulações foram montados para uma melhor conveniência operacional. O material dos tubos da rede de vapor é o ASTM A106 Gr.B, cuja composição química, segundo o certificado fornecido pela siderúrgica, possuía os seguintes percentuais: 0,29% C; 0,90% Mn; 0,30% Si; 0,03% P; 0,03% S.
Com relação ao projeto e à seleção de material dessa alimentação, julgue o item subseqüente.
A condensação do vapor, nesse trecho da rede, é eliminado por meio de um sistema aberto com válvula de dreno e purgador.
Provas
Questão presente nas seguintes provas
