Foram encontradas 2.827 questões.
Julgue o item seguinte, relativos ao cicloconversor e às formas de onda das suas tensões de entrada (VAB, VBC e VCA) e de saída (VO) mostrados na figura acima.
A fonte de alimentação do cicloconversor é trifásica de 50 Hz.
Provas
Questão presente nas seguintes provas
Em eletrônica digital, é comum o uso de diferentes bases de numeração. Acerca desse assunto, julgue o item seguinte, considerando que o sistema de numeração utilizado para cada número está indicado em subscrito.
715octal corresponde a 111001101binário.
Provas
Questão presente nas seguintes provas
A figura acima mostra a geração de um sinal QPSK (do inglês, quadrature-shift keying), em que a seqüência binária de entrada é 01101000. A respeito da figura e desse tipo de modulação, julgue o item a seguir.
Para a construção do sinal QPSK, a seqüência de entrada é subdividida em duas outras seqüências, a primeira representada pelos bits de índice ímpar (0110) e a segunda, pelos bits de índice par (1000).
Provas
Questão presente nas seguintes provas
As figuras acima mostram três circuitos retificadores. Acerca desses circuitos, julgue o item subseqüente.
É usual em fontes como as mostradas nas figuras I, II e III, seguidas de um filtro, o uso de reguladores de tensão para se manter a tensão regulada e estabilizada. Para isso, é comum o uso de reguladores dos tipos 7805, 7809, 7812.
Provas
Questão presente nas seguintes provas
Com relação ao circuito digital esquematizado acima, julgue o item seguinte.
Trata-se de um circuito seqüencial síncrono.
Provas
Questão presente nas seguintes provas
As figuras acima mostram três circuitos retificadores. Acerca desses circuitos, julgue o item subseqüente.
O circuito da figura I corresponde a um retificador em meia-onda.
Provas
Questão presente nas seguintes provas

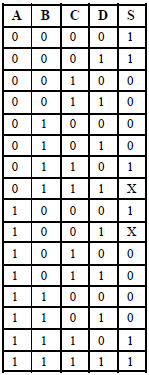

Apresenta-se, acima, uma tabela-verdade em que as entradas são A, B, C e D e a saída é S. A letra X indica don’t-care’s. No que se refere a essa tabela, julgue o item subseqüente.
Não é possível implementar a função S utilizando-se apenas portas lógicas do tipo NÃO-E (NAND).
Provas
Questão presente nas seguintes provas
A figura acima ilustra três métodos de modulação para uma fonte que gera informação na forma binária. Essa seqüência binária pode ser vista na parte superior da figura. Acerca dessa figura e de sistemas de modulação, julgue o item seguinte.
A modulação mostrada em III é conhecida como modulação ASK ( amplitude-shift keying).
Provas
Questão presente nas seguintes provas
Em uma planta industrial com elevado grau de automação, os sistemas do tipo SCADA (supervisory control and data acquisition) têm como objetivo propiciar interface eficiente envolvendo operador e processo, que possibilita a obtenção de informações em tempo real de todos os eventos de importância da planta. Acerca de funções desses sistemas de supervisão, julgue o item a seguir.
No controle supervisório, os algoritmos de controle do processo são executados pela unidade terminal remota (UTR) e os valores de referência (set-points) das malhas de controle são fixados pelo operador, uma vez ao dia, a partir de informações do dia anterior.
Provas
Questão presente nas seguintes provas
A álgebra booleana é uma importante ferramenta na descrição e análise de circuitos lógicos. Com relação a expressões booleanas, julgue o item que se segue.
A forma soma de produtos mínima para a expressão booleana !$ \overline{A}B\overline{C}+AB\overline{C}+A\overline{BC}+ABC !$ é igual a !$ B\overline{C}+AB+A\overline{C} !$
Provas
Questão presente nas seguintes provas
