Considerando que, no circuito elétrico mostrado na figura acima, todos os componentes são ideais, que a chave S1 será fechada no instante de tempo t = 0 s e que o capacitor está inicialmente descarregado, julgue o item que se segue.
Com a chave S2 aberta, a constante de tempo do circuito é igual a 1 ms, o que significa que, 1 ms após o fechamento da chave S1, a corrente na fonte deve ser aproximadamente 80% maior que a corrente inicial.
Provas
Questão presente nas seguintes provas
As figuras acima mostram três circuitos retificadores. Acerca desses circuitos, julgue o item subseqüente.
O circuito da figura III corresponde a um retificador em onda completa em ponte.
Provas
Questão presente nas seguintes provas
Nas modernas plantas industriais, os procedimentos de automação são flexíveis quanto à capacidade de se adequarem de forma eficiente aos processos a serem tratados. A respeito de automação industrial, julgue o item que se segue.
Os sistemas SCADA não permitem a monitoração de processos em tempo real.
Provas
Questão presente nas seguintes provas
A microeletrônica é uma das conquistas técnico-científicas mais importantes da história do homem. Ela propiciou a revolução das atividades humanas em muitos aspectos importantes, gerando possibilidades antes inimagináveis. No concernente à microeletrônica e a tecnologias de componentes eletrônicos, julgue o item seguinte.
Muitos circuitos integrados atuais utilizam a tecnologia MOS. Entre esses circuitos, alguns são fabricados com a tecnologia CMOS, que utiliza tanto transistores PMOS quanto transistores NMOS.
Provas
Questão presente nas seguintes provas
Em uma planta industrial com elevado grau de automação, os sistemas do tipo SCADA (supervisory control and data acquisition) têm como objetivo propiciar interface eficiente envolvendo operador e processo, que possibilita a obtenção de informações em tempo real de todos os eventos de importância da planta. Acerca de funções desses sistemas de supervisão, julgue o item a seguir.
Funções de supervisão incluem monitoramento do processo, tais como disponibilidade de gráficos de variáveis, de sinóticos, de relatórios em vídeo e impressos etc.
Provas
Questão presente nas seguintes provas
A microeletrônica é uma das conquistas técnico-científicas mais importantes da história do homem. Ela propiciou a revolução das atividades humanas em muitos aspectos importantes, gerando possibilidades antes inimagináveis. No concernente à microeletrônica e a tecnologias de componentes eletrônicos, julgue o item seguinte.
Um transistor MOS do tipo enriquecimento que possui um substrato feito com material do tipo P e fonte e dreno compostos de material do tipo N é um transistor do tipo PMOS.
Provas
Questão presente nas seguintes provas
No circuito eletrônico mostrado na figura acima, o transistor é de silício, VBB = 10 V, VCC = 15 V, RB = 200 kS, RC = 1 k!$ \Omega !$ e o !$ \beta !$ do transistor é igual a 100. Com relação a esse circuito, julgue o item subseqüente.
Se um pequeno sinal a.c. for aplicado à base e o resultado for captado no coletor, então o circuito apresenta configuração em emissor comum.
Provas
Questão presente nas seguintes provas
A figura acima ilustra a estrutura típica de um microcomputador de oito bits. Esse microcomputador utiliza o microcontrolador 8051, que é um tipo de microprocessador que contém algumas estruturas adicionais, tais como memórias ROM e RAM e portas de I/O internas. Nessa implementação, o microprocessador é utilizado em conjunto com diversos chips externos. No que se refere a esse microcomputador, julgue o item seguinte.
Para que o microprocessador escreva um dado na memória ROM, o sinal deve estar em nível RD lógico baixo, o sinal ALE deve estar em nível lógico alto, as linhas de endereço devem apresentar o endereço em que se deseja escrever, e as linhas de dados devem conter o dado a ser escrito.
Provas
Questão presente nas seguintes provas
A figura acima mostra a geração de um sinal QPSK (do inglês, quadrature-shift keying), em que a seqüência binária de entrada é 01101000. A respeito da figura e desse tipo de modulação, julgue o item a seguir.
O sinal em quadratura é obtido pela operação s(t) = (2x1(t) x2(t))/2, como pode ser observado em IV.
Provas
Questão presente nas seguintes provas

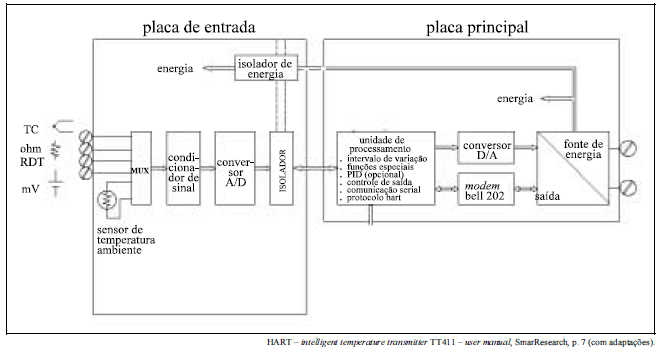

Nos últimos anos, em decorrência dos avanços da microeletrônica, cada vez mais produtos de automação industrial têm sido lançados no mercado com o rótulo de inteligentes. Entre esses equipamentos, estão os chamados transmissores inteligentes. Como exemplo, a figura acima mostra o diagrama de blocos do transmissor inteligente de temperatura TT411, produzido pela empresa SmarResearch. Nesse equipamento, todas as conexões a sensores de temperatura, como termopares e RDTs, devem ser feitas por meio de quatro parafusos ligados à placa de entrada. Curvas de caracterização dos sensores podem ser armazenadas na memória e serem usadas para processamento digital das medições de tensão ou resistência, feitas nos terminais dos sensores.
A ligação do aparelho a uma rede de 4-20 mA é feita por meio de dois parafusos da placa principal. Um modem BELL 202 emprega modulação FSK para a troca de dados digitais pelo barramento de 4-20 mA, sem afetar a informação analógica provida pelo transmissor. A alimentação do transmissor é proporcionada também pelo barramento de 4-20 mA. Portanto, pelo referido barramento, o transmissor TT411 retira a sua alimentação, transmite informações analógicas e se comunica de forma digital com outros equipamentos. O TT411 pode, por exemplo, ter seus parâmetros programados a distância e ao mesmo tempo acionar atuadores analógicos.
Diante dessas informações e da figura acima, julgue o item a seguir.
Seria possível utilizar esse equipamento como controlador de temperatura.
