Foram encontradas 100 questões.
No circuito abaixo, a fonte apresenta tensão senoidal, com freqüência 60 Hz e valor eficaz igual a 100 V.
Considerando essas informações e os dados indicados no circuito, julgue o item que se segue.
O módulo da impedância equivalente entre os terminais a-b da fonte é superior a 45 !$ \Omega !$.
Provas
Questão presente nas seguintes provas
Um transformador trifásico de dois enrolamentos, 34,5 MVA, 138 kV (conexão estrela) / 69 kV (conexão estrela), 60 Hz, foi ensaiado a vazio conforme as normas técnicas brasileiras. Um dos resultados desse ensaio foi o seguinte: tensão de linha medida no secundário igual a 137 kV. Com relação a essa situação, julgue o item subseqüente.
Durante a realização do ensaio, seria de se esperar, para a corrente de linha no primário do transformador, um valor de aproximadamente 290 A.
Provas
Questão presente nas seguintes provas

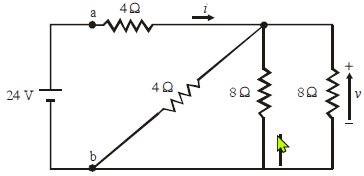

A figura abaixo mostra um circuito elétrico constituído por uma fonte em corrente contínua ideal e uma rede de resistores ligados em série e em paralelo.
Com base no circuito apresentado, julgue o item que se segue.
A tensão v é igual a 8 V.
Provas
Questão presente nas seguintes provas
A figura abaixo mostra o desenho da instalação elétrica de um apartamento. A simbologia gráfica adotada segue a norma técnica brasileira específica para projetos de instalações elétricas.
Domingos Leite Filho. Projeto de instalações elétricas prediais. São Paulo: Editora Érica Ltda, 1997, p. 70.
A figura abaixo mostra o desenho da instalação elétrica de um apartamento. A simbologia gráfica adotada segue a norma técnica brasileira específica para projetos de instalações elétricas.
Com base no desenho apresentado, julgue o item subseqüente.
Na planta da instalação, são indicadas cinco tomadas localizadas a 2,00 m do piso.
Provas
Questão presente nas seguintes provas
Com relação a máquinas elétricas de corrente contínua (CC), julgue o item abaixo.
Um motor CC de excitação independente só funciona se possuir magnetismo residual.
Provas
Questão presente nas seguintes provas
Com relação a medidas elétricas, julgue o item abaixo.

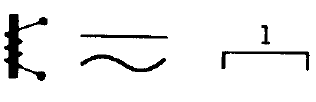

Se os símbolos mostrados a seguir forem encontrados no mostrador de um instrumento elétrico de medição, será correto afirmar que se trata de um instrumento de ferro móvel, aplicável apenas a circuitos de corrente alternada e ensaiado com tensão de 1 kV.
Solon de Medeiros Filho. Fundamentos de medidas elétricas. 2.ª ed.
Rio de Janeiro: Guanabara, 1981, p. 78 (com adaptações).
Provas
Questão presente nas seguintes provas
A respeito de máquinas elétricas de corrente alternada (CA), julgue o item seguinte.
Considere que um motor de indução trifásico de rotor em gaiola esteja funcionando normalmente, alimentando carga muito leve. De repente, ele começa a perder velocidade, girando mais lentamente até parar. Nesse caso, é muito provável que uma das fases da alimentação trifásica do motor tenha sido interrompida e que o motor esteja sendo alimentado apenas com duas fases.
Provas
Questão presente nas seguintes provas
Um transformador de distribuição trifásico apresenta o secundário conectado em estrela aterrada. A tensão de saída no secundário é do tipo senoidal, com freqüência 60 Hz e 200 V eficazes, de fase para neutro. Julgue o item seguinte, quanto às características do sinal senoidal e de cargas conectadas em uma das fases do secundário do transformador.
O valor de pico da tensão fase-neutro é superior a 340 V.
Provas
Questão presente nas seguintes provas
A respeito de aterramento elétrico, julgue o item subseqüente.
No caso de haver antena externa de televisão em uma edificação que não possua sistema de proteção contra descargas atmosféricas, o mastro metálico da antena não deverá ser aterrado.
Provas
Questão presente nas seguintes provas
Um transformador de distribuição trifásico apresenta o secundário conectado em estrela aterrada. A tensão de saída no secundário é do tipo senoidal, com freqüência 60 Hz e 200 V eficazes, de fase para neutro. Julgue o item seguinte, quanto às características do sinal senoidal e de cargas conectadas em uma das fases do secundário do transformador.
Se um resistor de 10 !$ \Omega !$ for conectado entre uma das fases do transformador e o neutro, a corrente eficaz que flui pelo resistor é igual a !$ \dfrac{20}{\sqrt{3}} !$ A.
Provas
Questão presente nas seguintes provas
