Com relação ao circuito digital combinacional com entradas A, B e C e saída X apresentado na figura acima, julgue o item a seguir.

Se a entrada A assumir o valor lógico 0, certamente a saída X assumirá o valor lógico 0.

Com relação a conceitos básicos de metrologia, julgue o item a seguir.

A medição de temperatura feita por termopares tem por princípio o efeito termelétrico.

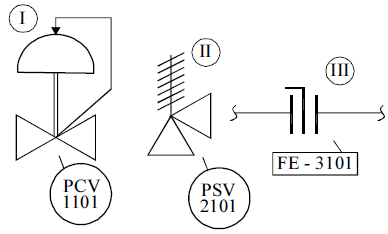

Na indústria petrolífera, símbolos e siglas de instrumentos e válvulas estabelecidos pela Instrumentation Society of America (ISA) são normalmente utilizados na elaboração de fluxogramas de processos. Acerca desses símbolos e siglas, e tendo por referência a figura mostrada acima, é correto afirmar que o símbolo indicado por

I representa uma válvula de controle ou reguladora, auto-atuada do tipo diafragma.

Julgue o item que se segue, relativos a instrumentação e automação.

Nos processos industriais, há uma estreita relação entre instrumentação e automação: muitas vezes, nesses processos, é indispensável se controlar e manter constantes as principais variáveis; os instrumentos de medição e controle permitem manter e controlar essas variáveis em condições mais precisas do que se elas fossem controladas manualmente por um operador.

Para se alterar a dinâmica de um sistema, utilizam-se elementos denominados controladores, que são responsáveis por gerar sinais a serem aplicados nos elementos finais de controle. Com isso, atuam sobre o processo, fazendo que sua saída satisfaça certas especificações de desempenho. Em relação a controladores e a ações de controle, julgue o item seguinte.

Um controlador proporcional, dentro de sua faixa linear de operação, terá em sua saída um sinal que tem a mesma forma de onda que o sinal de entrada, podendo haver apenas mudança de amplitude.

Julgue o item que se segue, relativos a instrumentação e automação.

Um relé de pressão instalado no tanque de um transformador com óleo isolante, cuja função seja desligar a alimentação do transformador quando a pressão interna atingir valor preestabelecido, é um instrumento primário, um simples transdutor.

Julgue o item a seguir, relativos a instrumentos de medição de pressão, de temperatura e de vazão.

O rotâmetro é um instrumento de medição de vazão de líquidos que emprega uma hélice rotativa. Ao passar pela hélice, o fluido provoca sua rotação, que pode ser medida e relacionada diretamente com a vazão de líquido.

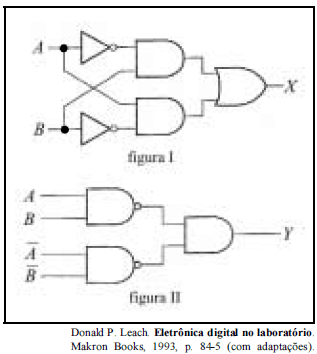

Com base nos circuitos lógicos mostrados nas figuras I e II acima, julgue o item subseqüente, considerando que eles funcionam adequadamente, conforme as ligações indicadas.

As saídas X e Y nos circuitos lógicos apresentam respostas idênticas.

Para a implementação de uma tubulação, são necessários diversos elementos acessórios. A respeito desses acessórios, julgue o item em seguida.

As luvas são utilizadas para fazer derivação em tubulações.

Na automação de dutos de condução de petróleo, as válvulas são os elementos finais de controle mais comumente utilizados. Nesse sentido, julgue o item a seguir, que tratam de conceitos relacionados às válvulas de controle.

Uma das maiores vantagens em se usar atuadores elétricos (motor e caixa de redução) para válvulas de controle é que eles diminuem o tempo de resposta da válvula, tornando-a mais rápida.
