Julgue o item abaixo quanto à correta associação entre a grandeza a ser medida e o nome de um instrumento que pode ser usado para esse fim.

Um instrumento indicado para a medição de vazão é o pirômetro óptico.

Donald P. Leach, Eletrônica digital no laboratório.
Makron Books, 1993, p. 111 (com adaptações).

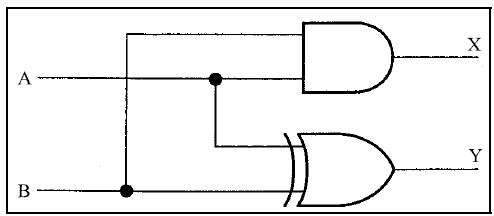

A figura acima mostra um circuito lógico com duas entradas e duas saídas, conhecido como meio somador. Julgue o item a seguir, acerca desse circuito e dos elementos que o compõem.

Na adição de dois dígitos binários, A e B, a saída da porta AND nesse circuito indica o dígito de “vai um”.

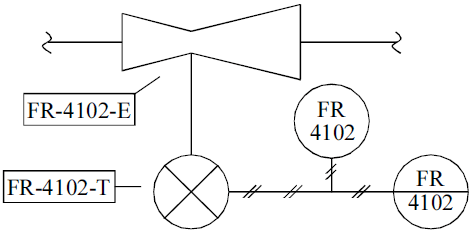

O sistema mostrado acima faz parte de uma linha de alimentação de óleo combustível para uma caldeira. Nesse fluxograma de processo, alguns instrumentos conectados à rede são ilustrados. Julgue o item a seguir, com relação a esses instrumentos e suas formas de controlar o processo.

O sinal enviado do FR-4102-T para os dois FR 4102 é um sinal elétrico.

Na automação de dutos de condução de petróleo, as válvulas são os elementos finais de controle mais comumente utilizados. Nesse sentido, julgue o item a seguir, que tratam de conceitos relacionados às válvulas de controle.

Uma válvula de característica de vazão inerente classificada como “igual porcentagem” apresenta uma relação linear entre o percentual de abertura e a vazão que através dela escoa.

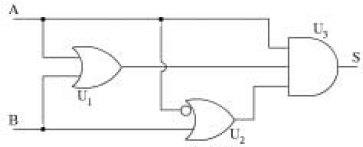

A figura acima representa um circuito digital formado pelas portas U₁, U₂ e U₃ da família TTL, o qual implementa uma função lógica entre as entradas A e B, cujo resultado é apresentado na saída S. Considerando essas informações e a figura mostrada, julgue o seguinte item.

Se, em dado instante, A = 1 e B = 0, é correto inferir que, em algum momento, S = 1.

O LVDT é um sensor de posição que gera em sua saída um sinal AC. O deslocamento longitudinal de um eixo é traduzido em informação que é transmitida a outros circuitos, utilizando-se este sinal AC. A respeito desse sensor e de sua forma de transmissão de informação, julgue o item seguinte.

O LVDT apresenta em sua saída um sinal modulado em amplitude.

Na automação de dutos de condução de petróleo, as válvulas são os elementos finais de controle mais comumente utilizados. Nesse sentido, julgue o item a seguir, que tratam de conceitos relacionados às válvulas de controle.

Existem dois tipos básicos de atuadores pneumáticos a pistão para válvulas: o atuador com deslocamento elipsoidal e o atuador com deslocamento rotativo.

Julgue o item que se segue, relativos a noções básicas de Hidráulica.

Transmissão de energia, lubrificação, dissipação de calor e condução de eletricidade são algumas das funções primárias de um fluido hidráulico.

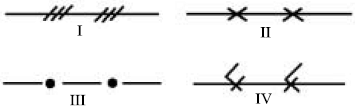

Uma norma de simbologia de instrumentação que é bastante empregada e que tem abrangência internacional é a ISA S 5.1, estabelecida pela organização The Instrumentation, Systems, and Automation Society (ISA). A norma ISA 5.1 também estabelece símbolos usados na indicação de linhas de instrumentos, a exemplo dos mostrados acima. Com relação a esses símbolos e às linhas de instrumentos por eles representadas, julgue as associações propostas nos itens abaixo.

I — sinal pneumático

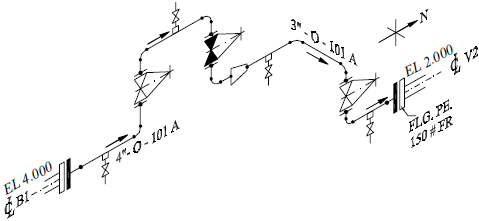

A figura acima ilustra o desenho isométrico de uma interligação entre uma bomba — B1 — e um vaso de pressão — V2. Com relação ao projeto desse trecho de linha, no qual vários acessórios de tubulações foram montados, julgue o item em seguida.

O flange que está conectado ao vaso V2 é um flange da classe 150 MPa de pressão e de face plana.
