João Mamede Filho. Instalações elétricas industriais. 4.ª ed.
Rio de Janeiro: LTC, 1995, p. 510-1 (com adaptações).

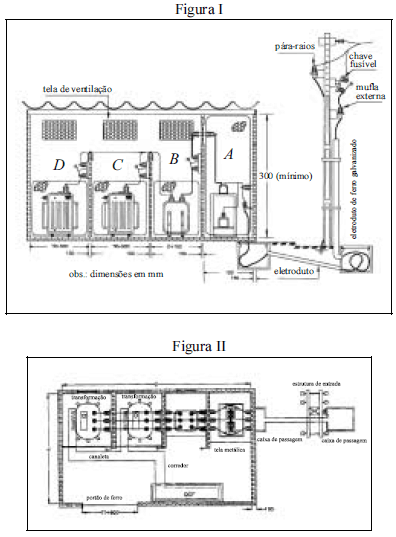

As figuras I e II acima mostram, respectivamente, as vistas frontal e superior de uma subestação. Com relação a elas, julgue o item seguinte.

Na subestação, o fluxo de potência ativa dá-se no seguinte percurso: cubículo A; cubículo B; cubículos C e D; QGF.

Julgue o item que se segue, relativos à proteção de sistemas elétricos industriais.

A energia que os dispositivos de proteção contra curtos-circuitos devem deixar passar tem que ser superior à energia máxima suportada pelos condutores e equipamentos localizados à jusante. Caso isso não ocorra, eles serão danificados sem possibilidade de cumprirem sua função.

A norma NBR-5410 trata de instalações elétricas de baixa tensão. Quanto a essa norma, julgue o item subseqüente.

Essa norma prescreve, entre outros procedimentos, o funcionamento de sistemas de alimentação elétrica em serviços de segurança.

Os transformadores de corrente (TCs) e de potencial (TPs) são necessários para adaptar níveis de sinais elevados para níveis consideravelmente reduzidos, tendo em vista a alimentação de instrumentos de medição e de proteção. No referente a esses transformadores, julgue o item a seguir.

A tensão nominal primária de um TP é aquela para a qual o equipamento foi projetado.

Para favorecer a eficiência, é essencial dispor de técnicas que possibilitem planejar, controlar e coordenar projetos de naturezas diversas. O modelo PERT-CPM corresponde a uma técnica voltada para esse objetivo. A respeito desse modelo, julgue o item a seguir.

Como característica de projeto importante no uso de modelo PERT-CPM, tem-se que as atividades podem começar ou parar independentemente umas das outras, em uma dada seqüência.

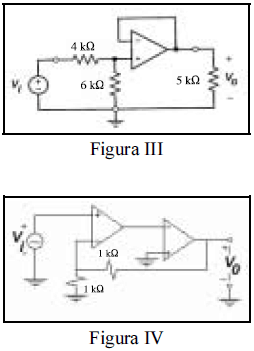

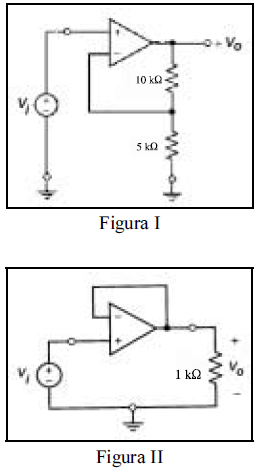

Os circuitos das figuras I a IV acima mostram topologias que utilizam amplificador operacional. Considerando essas, julgue o item subseqüente.

O ganho de tensão do circuito da figura III é igual a 0,6.
