Uma caldeiraria pesada foi contratada para fabricar as colunas cilíndricas de sustentação de plataformas de petróleo. Essas colunas são grandes tubulões feitos em aço-liga, fabricados por curvamento a frio de chapas, com o auxílio de rolos giratórios de ferro fundido, conforme indicado no desenho acima.

Nessa situação, quanto ao processo de fabricação e ao tipo de máquina operatória, julgue o item seguinte.

A máquina escolhida para essa operação foi uma viradeira.

O desenho esquemático acima retrata uma caldeira aquatubular, de alta pressão, que foi montada em uma unidade de craqueamento de petróleo. Nesse desenho estão assinaladas as várias partes que foram erigidas, por ocasião da montagem. No contexto dessa montagem, julgue o item a seguir.

A legenda 6 mostra o queimador da caldeira.

Uma tubulação de grande diâmetro para condução de gás de alto-forno vai ser soldada pelo processo a arco elétrico eletrodo protegido com atmosfera gasosa, comumente conhecido como MAG. O eletrodo selecionado para essa soldagem é o da classe AWS ER70S-6.

Nessa situação, julgue o item seguinte, quanto ao manuseio, normalização, tipo e propriedades mecânicas desse eletrodo.

A letra S indica que esse eletrodo é constituído de um arame sólido.

No referente aos trocadores de calor do tipo casco e tubos apresentados nas figuras I e II acima, julgue o item que se segue.

O trocador da figura II apresenta dois passes nos tubos e dois passes na carcaça.

Um tarugo fundido e forjado em aço carbono, com quatro polegadas de diâmetro, vai ser utilizado para a fabricação do eixo de um rebocador. O material do tarugo é o aço carbono para forjados ASTM A 668 grau E. Alguns defeitos de fundição foram reparados por soldagem a arco elétrico. Após a soldagem, houve necessidade de se proceder a um tratamento térmico de alívio de tensões, conforme especificava o plano de fabricação. Um técnico consultou a norma americana ASME seção VIII div.1 que, no parágrafo UCS- 56 — requisitos para tratamento térmico pós-soldagem —, transcreve a seguinte tabela (já traduzida para o português):

Tabela UCS-56:
requisitos para tratamento térmico para aço carbono

Julgue o item subseqüente, quanto ao tratamento térmico correto a que foi submetido o tarugo.

Se, para o tarugo, tivesse sido especificado um tratamento térmico de normalização, a operação de resfriamento dessa peça deveria ser feita dentro do forno.

Acerca de compressores alternativos, de parafusos e centrífugos, dos princípios básicos operacionais desses equipamentos e das vantagens e desvantagens relativas, julgue o item seguinte.

Nos compressores centrífugos, o ar é conduzido a uma câmara onde um rotor em alta velocidade lhe oferece aceleração tangencial, ou seja, energia, que na descarga será convertida em energia de pressão através de um difusor.

Um técnico projetista foi designado para especificar um trocador de calor, que será usado para o resfriamento do óleo de um mancal de escora de uma turbina hidráulica, utilizando como fluido de arrefecimento a água bruta do reservatório da usina. Além de especificar o trocador de calor mais eficiente, o projetista também deverá elaborar um manual de manutenção desse equipamento, procurando evitar ao máximo a parada da unidade em função desse sistema de resfriamento, pois esse ato significará um grande prejuízo para a sua empresa, que depende da geração de energia dessa turbina.

Considerando a situação hipotética acima, julgue o item seguinte.

Os fatores de incrustação são desprezíveis, não devem ser considerados no dimensionamento dos trocadores de calor e não repercutem na manutenção desses equipamentos.

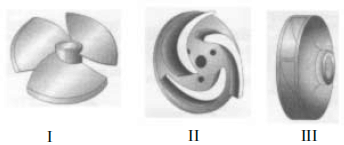

Um projetista devia selecionar um dos 3 rotores de bombas mostrados nas figuras acima, para bombear água potável. Após um estudo criterioso, o projetista escolheu o rotor do tipo III da figura, e justificou a seleção em função de esse rotor ser do tipo fechado, apresentar melhor eficiência operacional e ter as pás enclausuradas entre dois discos, o que permite um escoamento perfeito para os tipos de líquidos a serem bombeados, ao contrário dos demais que não são recomendados para essa finalidade.

Considerando essa situação hipotética, julgue o item subseqüente.

A decisão do projetista está correta, mas a sua justificativa de o rotor do tipo III ser fechado está incorreta, pois esse rotor é do tipo aberto.
