Um tarugo fundido e forjado em aço carbono, com quatro polegadas de diâmetro, vai ser utilizado para a fabricação do eixo de um rebocador. O material do tarugo é o aço carbono para forjados ASTM A 668 grau E. Alguns defeitos de fundição foram reparados por soldagem a arco elétrico. Após a soldagem, houve necessidade de se proceder a um tratamento térmico de alívio de tensões, conforme especificava o plano de fabricação. Um técnico consultou a norma americana ASME seção VIII div.1 que, no parágrafo UCS- 56 — requisitos para tratamento térmico pós-soldagem —, transcreve a seguinte tabela (já traduzida para o português):

Tabela UCS-56:
requisitos para tratamento térmico para aço carbono

Julgue o item subseqüente, quanto ao tratamento térmico correto a que foi submetido o tarugo.

Se o tarugo fosse de duas polegadas, o tempo mínimo de permanência seria de 2 horas.

Em pintura industrial, revestimentos protetores, por película de tinta, são aplicados sobre superfícies metálicas para evitar o contato dessa superfície com o meio corrosivo, objetivando parar a degradação. No contexto da pintura industrial, julgue o item seguinte, quanto aos mecanismos de formação de películas de tinta.

Nas tintas a óleo, quanto maior for o teor de óleo, maior será o tempo de secagem e menor a resistência química da película de tinta.

Uma tubovia foi montada com tubos sem costura da classe ASTM A53 grau B, cuja composição química é: 0,30% C; 1,20% Mn; 0,05% P e 0,06% S. Com relação a esse material, julgue o item a seguir.

O percentual de manganês é de 1,20%, o que confere resistência ao aço e melhora a sua tenacidade, além de evitar a fragilização a quente.

Produtos como o petróleo bruto, o óleo combustível, o asfalto e outros necessitam de aquecimento a vapor para poderem escoar adequadamente em tubulações. O desenho acima mostra um método para o aquecimento de tubulações. A esse respeito, julgue o item que se segue.

As soldas de ligações, entre os tubos de aquecimento de cobre, devem apresentar extremidade para solda de topo.

Uma chapa de aço ASTM A 285 grau A, cujas dimensões estão indicadas da figura acima, vai ser cortada por meio de uma guilhotina. O limite de resistência para esse material é de 320 MPa e a tensão de cisalhamento é de !$ \dfrac{3}{4} !$ desse limite de resistência. Com referência a essa situação, julgue o item a seguir.

O aço ASTM A 286 grau A é classificado como um aço doce, pois tem 0,17% como percentual máximo de carbono.

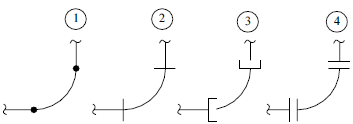

Várias linhas de tubulações foram montadas em uma tubovia com os tipos de ligações indicados no desenho acima, seguindo as convenções para leitura de símbolos em desenhos técnicos. Julgue o item subseqüente com relação aos diversos tipos de ligações que foram feitos nas várias seções de tubos.

A legenda 4 assinala o tipo de ligação com flange.

A junta de solda representada acima pertence a uma tubulação de aço inoxidável AISI 304 que transportará álcool anidro de um tanque de armazenamento para uma estação de recebimento e expedição de combustíveis. Para essa soldagem foram selecionados os processos TIG e o arco elétrico eletrodo revestido. Os passes de raiz das juntas soldadas serão feitos pelo processo TIG e os passes de enchimento e cobertura serão realizados por arco elétrico eletrodo revestido. Usando-se a norma AWS para a seleção de eletrodos e varetas, julgue o item subseqüente.

O passe de cobertura poderá ser executado com o eletrodo E 308.

A tabela abaixo, tirada de norma da PETROBRAS, fornece a espessura do isolamento térmico de tubulações, em milímetros, para o material isolante hidrossilicato de cálcio, na forma de segmentos pré-moldados. Julgue o item a seguir com relação a materiais isolantes e aos vários tipos, métodos e aplicações de isolamento térmico.

Os segmentos de hidrossilicato de cálcio devem ser amarrados com arame preto em espaçamentos de 1 m.
