Considere o projeto de um ramal de uma instalação elétrica trifásica. Sabe-se que a potência aparente total do ramal será de 30 kVA. A tensão de linha eficaz é de 380 V. Foram utilizados condutores de cobre de 16 mm² . Qual poderá ser o máximo comprimento desse ramal para que a queda de tensão máxima seja de 1%?

Considere que a resistividade do cobre é

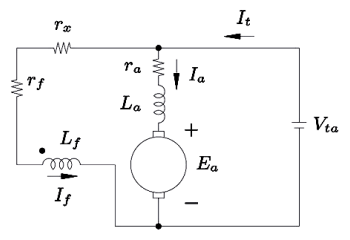

A figura abaixo mostra uma configuração de um motor de corrente contínua.

A corrente I_a é a corrente de armadura e a corrente I_f é a corrente de campo.

Assinale a alternativa com a correta nomenclatura do tipo de configuração deste motor.

Uma máquina de indução pode operar em três diferentes modos de operação em função do valor do seu escorregamento(s).

Coluna 1 Modo

1. Modo motor

2. Modo gerador

3. Modo freio

Coluna 2 Valor do escorregamento

( ) s < 0

( ) 0 < s < 1

( ) 1 < s < 2

Assinale a alternativa que indica a sequência correta, de cima para baixo.

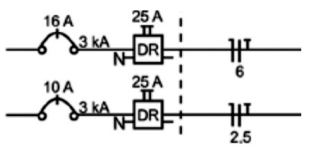

Considere a figura abaixo que contém o diagrama unifiliar de dois circuitos de uma instalação elétrica.

Assinale alternativa correta em relação ao sistema apresentado.

Considerando que uma fonte de tensão alternada senoidal com frequência de 60 Hz seja colocada entre os pontos a e b da fIgura 2, qual deverá ser o valor da capacitância do capacitor para que a corrente da fonte esteja em fase com a tensão?

Em um dado sistema foram utilizados três transformadores monofásicos para formar uma configuração trifásica.

Fonte: Máquinas elétricas e acionamento / Edson Bim. - Rio de Janeiro: Elsevier, 2018.

Considerando L₁, L₂ e L₃ como as entradas do primário e L’₁, L’₂ e L’₃ são as saídas do secundário, qual a configuração de ligação do primário e secundário, respectivamente?
