Questões do Concurso Pref. Catolé do Rocha-PB - UEPB

2764884 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

Sobre a função que o dispositivo de proteção contra surtos, conhecido como DPS, exerce em uma instalação elétrica de baixa tensão, marque a alternativa CORRETA:

A

O DPS tem a função de proteger a instalação contra surtos de tensão elétrica.

B

O DPS tem a função de proteger a instalação somente contra descargas atmosféricas, também conhecidas como raios.

C

O DPS tem a função de proteger a instalação contra surtos de sobrecorrente e curto-circuito.

D

O DPS substitui o disjuntor termomagnético, por ser mais moderno e mais eficiente.

E

O DPS substitui os dispositivos DR, porque protege melhor contra choques elétricos.

Provas

Questão presente nas seguintes provas

2764883 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade

Com respeito ao dimensionamento e à instalação de condutores fase, neutro e de proteção em uma instalação elétrica de baixa tensão, marque a alternativa CORRETA:

A

O condutor neutro é comum a toda a instalação elétrica, sendo utilizado um único cabo para todos os circuitos.

B

O condutor neutro não pode ser comum a mais de um circuito. Portanto, cada circuito deve possuir o próprio condutor neutro.

C

O condutor de proteção nunca deve ser conectado eletricamente ao condutor neutro, em nenhuma hipótese.

D

A bitola do condutor neutro sempre deve ser menor que a bitola do condutor fase, pois o neutro conduz uma corrente menor que a do condutor fase.

E

A bitola do condutor fase é de, no mínimo, 1,5 mm² nos circuitos de força como os de tomada de uso específico.

Provas

Questão presente nas seguintes provas

2764882 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

Um chuveiro elétrico cuja tensão de alimentação nominal seja 220 V e cuja potência seja 6.800 W deve ter seu circuito seccionado por um disjuntor termomagnético. Marque a alternativa CORRETA que represente o valor da corrente (A) nominal mínima do disjuntor adequado para o circuito desse chuveiro:

Provas

Questão presente nas seguintes provas

2764881 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade

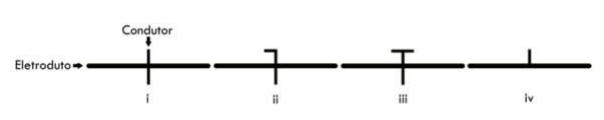

A figura abaixo apresenta a simbologia comumente utilizada para representar condutores localizados dentro de um eletroduto em um esquema ou projeto de uma instalação elétrica de baixa tensão. Marque a alternativa que identifica CORRETAMENTE a sequência dos condutores apresentada:
Enunciado 3554591-1

A

i – Neutro, ii – Fase, iii – Proteção (condutor “terra”), iv – Retorno.

B

i – Retorno, ii – Fase, iii – Proteção (condutor “terra”), iv – Neutro.

C

i – Fase, ii – Neutro, iii – Proteção (condutor “terra”), iv – Retorno.

D

i – Neutro, ii – Fase, iii – Retorno, iv – Proteção (condutor “terra”).

E

i – Fase, ii – Retorno, iii – Proteção (condutor “terra”), iv – Neutro.

Provas

Questão presente nas seguintes provas

2764880 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

Na execução de uma instalação elétrica, uma das etapas principais é a passagem de condutores por dentro dos eletrodutos. Com respeito aos procedimentos relacionados à passagem de condutores, assinale a alternativa CORRETA:

A

No caso em que haja três ou mais condutores no eletroduto, os condutores devem ocupar no máximo 40% da área de seção transversal do eletroduto.

B

Caso o eletroduto não tenha espaço suficiente para a passagem de todos os condutores, a saída do eletroduto deverá ser alargada com uma faca.

C

Caso o eletroduto não tenha o comprimento adequado, ele poderá ser emendado com outro pedaço de eletroduto de mesma espessura e a junção deve ser feita com fita isolante.

D

Caso o eletroduto não tenha espaço suficiente para a passagem de todos os condutores, o condutor de proteção deverá ser colocado por fora do eletroduto.

E

No caso em que haja somente um condutor unipolar, não é obrigatório o uso do eletroduto para realizar a passagem entre as caixas.

Provas

Questão presente nas seguintes provas

2764879 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

EletrotécnicaMedições Elétricas
EletrotécnicaInstrumentos e Medições elétricas

Sobre a medição de tensão, marque a alternativa CORRETA:

A

A medição de tensão deve ser realizada com um wattímetro e os terminais do wattímetro devem estar em série com o circuito.

B

A medição de tensão deve ser realizada com um voltímetro e os terminais do voltímetro devem estar em série com o circuito.

C

A medição de tensão deve ser realizada com um amperímetro e os terminais do amperímetro devem estar em paralelo com o circuito.

D

A medição de tensão deve ser realizada com um amperímetro e os terminais do amperímetro devem estar em série com o circuito.

E

A medição de tensão deve ser realizada com um voltímetro e os terminais do voltímetro devem estar em paralelo com o circuito.

Provas

Questão presente nas seguintes provas

2764878 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

EletrotécnicaCircuitos Elétricos em Eletricidade
EletrotécnicaCircuitos de Corrente Contínua e de Corrente Alternada

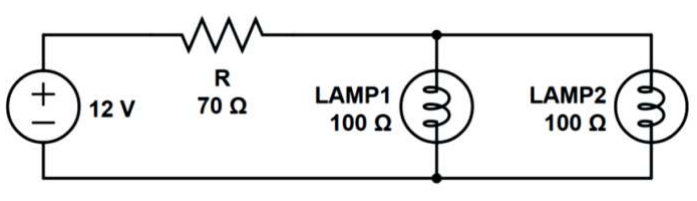

Afigura abaixo possui uma fonte de tensão contínua de 12 volts que alimenta, através de uma resistência de 70 ohms, um circuito com duas lâmpadas em paralelo, cada uma com uma resistência interna de 100 ohms. Calcule a resistência total do circuito em ohms (Ω) e a corrente em ampères (A) fornecida pela fonte e marque a alternativa CORRETA:
Enunciado 3554588-1

Provas

Questão presente nas seguintes provas

2764877 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade

A divisão dos circuitos de uma instalação elétrica é uma tarefa primordial para garantir a seletividade da proteção e o adequado dimensionamento dos dispositivos que fazem a proteção. Nesse sentido, marque a alternativa CORRETA:

A

Um único dispositivo de seccionamento deve ser utilizado para proteger todas as tomadas de uso específico.

B

As cargas de iluminação e as tomadas de uso específico devem ser conectadas a um mesmo circuito.

C

As tomadas de uso geral e as tomadas de uso específico devem ser conectadas a um mesmo circuito.

D

O dispositivo de seccionamento e proteção das tomadas de uso geral deve ser utilizado para seccionar os circuitos de iluminação.

E

As tomadas de uso geral e as cargas de iluminação não devem ser conectadas a um mesmo circuito.

Provas

Questão presente nas seguintes provas

2764876 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

Os dispositivos de proteção à corrente diferencial-residual, mais conhecidos como dispositivos DR, são largamente utilizados como dispositivos de proteção em instalações elétricas prediais. Sobre os dispositivos DR, marque a alternativa CORRETA:

A

Os dispositivos DR devem ser obrigatoriamente instalados nos circuitos individuais, nunca devendo ser empregados para proteção geral da instalação elétrica.

B

Os dispositivos DR substituem os disjuntores termomagnéticos na proteção contra sobrecargas e curto-circuito.

C

Os dispositivos DR podem ser utilizados para proteção contra choques elétricos.

D

Os dispositivos DR devem ser utilizados para proteção contra surtos de tensão.

E

Para a proteção de circuitos de alimentação de chuveiros elétricos de resistência nua (não blindada), devem ser utilizados dispositivos DR de alta sensibilidade.

Provas

Questão presente nas seguintes provas

2764875 Ano: 2023
Disciplina: Eletroeletrônica
Banca: UEPB
Orgão: Pref. Catolé do Rocha-PB

Provas:

Eletricista
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade

A instalação de uma lâmpada acionada por interruptores paralelos, também conhecidos como three-way, permite que ela seja ligada ou desligada de dois lugares distintos. Sobre a instalação de interruptores paralelos, marque a alternativa CORRETA:

A

Na instalação de dois interruptores paralelos que acionam uma lâmpada, haverá quatro condutores de retorno, sendo dois condutores de retorno para cada um dos interruptores.

B

O interruptor paralelo possui dois terminais, assim como o interruptor simples.

C

Na instalação de interruptores paralelos para acionamento de duas ou mais lâmpadas, as lâmpadas devem ser instaladas na configuração em série, de forma a limitar a corrente.

D

Na instalação de dois interruptores paralelos que acionam uma lâmpada, haverá três condutores de retorno.

E

Na instalação de dois interruptores paralelos que acionam uma lâmpada, os terminais centrais dos dois interruptores devem ser conectados ao condutor fase da instalação elétrica ao mesmo tempo.
