Em relação aos métodos de análise de circuitos, assinale a alternativa incorreta.

Assinale a alternativa que indica a resistência equivalente entre os pontos A e B no circuito apresentado abaixo.

Quando analisamos dois ou mais sinais alternados de mesmo tipo e mesma frequência, devemos observar no gráfico o comportamento de seus principais pontos e verificar se eles ocorrem ou não no mesmo instante (hemiciclos positivo e negativo de ambos ocorrendo juntos), e o mesmo com os pontos de máximo e zeros. Os sinais estarão defasados quando:

Capacitores são componentes eletrônicos capazes de armazenar cargas elétricas. Ele possui dois terminais que são conectados interiormente por placas metálicas, geralmente de alumínio, e separados por um material dielétrico. Assinale a alternativa que se refere ao tipo de capacitor descrito abaixo.

São usados para substituir os capacitores de eletrolítico, quando se quer minimizar o circuito. Seu material dielétrico tem baixa corrente de fuga, e uma vida útil geralmente maior do que de outros eletrolíticos. Estes também merecem cuidado na hora da polarização, pois, se polarizá-lo de maneira incorreta, certamente ocasionará em uma explosão imediata. Para prevenir isso, como de costume, os fabricantes tomam o cuidado de deixar o terminal positivo maior que o terminal negativo.

A curva de um disjuntor representa o tempo que ele pode suportar uma corrente acima de sua capacidade nominal. Um disjuntor de 20A na curva D deve operar quando sua corrente atingir entre:

Para haver uma melhor interpretação do fenômeno de resistência elétrica, deve-se analisar os aspectos macroscópicos e microscópicos dos diversos materiais. Um dos fatores macroscópicos é:

Os símbolos gráficos usados nos diagramas unifilar são definidos pela norma NBR5444, para serem usados em planta baixa (arquitetônica) do imóvel. A simbologia representada abaixo indica:

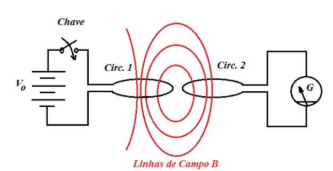

As equações de Maxwell descrevem como cargas e correntes dão origem a campos elétricos e magnéticos. Considere a representação abaixo e as afirmações a seguir e, em seguida, assinale a alternativa que indica as afirmações que são verdadeiras.




I. Em regime estacionário o campo magnético não é capaz de produzir fenômeno elétrico ou força eletromotriz no circuito vizinho.


II. A variação temporal do fluxo magnético no circuito 2 produzido pela abertura ou fechamento do circuito 1 induz uma força eletromotriz no circuito 2.


III. A variação temporal do fluxo magnético no circuito 2 produzido pelo movimento relativo entre os dois circuitos ou pelo movimento relativo do circuito 2 em um campo magnético constante induz uma força eletromotriz no circuito 2.

Um bom condutor elétrico contém cargas (elétrons) que não estão ligados aos átomos e, portanto, estão livres para se moverem dentro do material. Quando não há nenhum movimento, um condutor em equilíbrio eletrostático tem a seguinte propriedade:

Os diagramas tensão-deformação (σ x ε) são obtidos através de ensaio de tração ou compressão, onde é aplicada uma força crescente num corpo de prova e medido o seu alongamento para diversas etapas do carregamento. De acordo com gráfico Tensão X Deformação abaixo, a área circulada refere-se ao:
