Durante a programação das rotinas de manutenção preditiva no sistema elétrico do Quadro Geral de Baixa Tensão (QGBT) de uma edificação pública no Município de Nova Candelária, a equipe de eletricistas deve selecionar técnicas que identifiquem falhas em estágio inicial, sem interromper o fornecimento de energia e sem destruir os componentes. Considerando as diretrizes e ferramentas aplicadas especificamente na manutenção preditiva de painéis elétricos, assinale a alternativa INCORRETA.

No projeto e na execução de instalações elétricas de baixa tensão, o sistema de aterramento desempenha um papel crucial na segurança das pessoas contra choques elétricos e no funcionamento adequado dos dispositivos de proteção. De acordo com os preceitos da NBR 5410, assinale a alternativa correta sobre as funções e características do aterramento.

Durante a vistoria para a manutenção preventiva do Sistema de Proteção contra Descargas Atmosféricas (SPDA) em uma escola de 5 pavimentos no Município de Nova Candelária, a equipe técnica deve seguir rigorosamente as prescrições normativas para garantir a segurança dos alunos e do patrimônio. Considerando as diretrizes da NBR 5419 para inspeção e manutenção do sistema, assinale a alternativa que apresenta uma ação adequada e obrigatória a ser realizada.

Em um projeto elétrico residencial em baixa tensão (220 V), planejado segundo os critérios de previsão de carga da NBR 5410 e a simbologia unifilar consagrada na literatura técnica de instalações elétricas (Cotrim, 2009; e Creder, 2022), o projetista deve representar graficamente na planta baixa os seguintes elementos:
• Um ponto de iluminação no teto com potência de 100 VA;
• Uma tomada de uso específico (TUE) alta para um aparelho de ar-condicionado de 2.500 W;
• Uma tomada de uso geral (TUG) média de 600 VA para a cozinha.
Assinale a alternativa que indica, correta e respectivamente, a representação geométrica e de dados para esses três elementos nos diagramas unifilares.

Um técnico de manutenção foi chamado para avaliar a instalação de um novo compressor de ar em uma pequena oficina mecânica que possui apenas alimentação elétrica monofásica. Considerando as características de funcionamento, os critérios de aplicação dos motores de indução monofásicos e uma tensão nominal de operação de 220 V, assinale a alternativa INCORRETA.

Durante a manutenção no quadro geral de distribuição trifásico (380/220 V) que alimenta a oficina de manutenção da frota e a usina de asfalto do município, um eletricista nota que o condutor neutro está aquecendo excessivamente, mesmo sem haver curto-circuito aparente. Ao utilizar o alicate amperímetro para investigar o problema, ele mede as correntes nas três linhas de fase e encontra os seguintes valores: I_L1 = 85 A, I_L2 = 40 A e I_L3 = 15 A. Considerando a situação prática descrita e os conceitos de circuitos trifásicos, assinale a alternativa que apresenta o diagnóstico do problema e a respectiva ação corretiva.

Historicamente, o magnetismo e a eletricidade eram tratados como fenômenos independentes. No século XIX, cientistas como Hans Christian Oersted e Michael Faraday revelaram a conexão entre eles, dando origem ao eletromagnetismo. Esse avanço permitiu o desenvolvimento de motores, geradores e tecnologias de comunicação que definem a sociedade moderna. Com base nos princípios fundamentais que regem esses fenômenos, assinale a alternativa INCORRETA.

O Município de Nova Candelária deseja proteger o motor elétrico de 5 CV de uma instalação trifásica, acionado por partida direta, essencial para o sistema de abastecimento de água de uma estação de bombeamento. Nesse contexto de acionamentos e controles elétricos industriais, assinale a alternativa que apresenta a função correta do relé térmico intertravado ao circuito de comando do contator para a partida desse motor de indução trifásico.

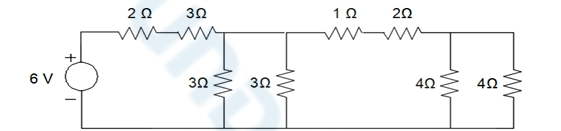

Analise a Figura 1 abaixo, que representa um circuito composto por uma fonte de tensão contínua ideal e condutores de resistência desprezível:

Figura 1

Com base na Figura 1, determine a resistência total e a corrente total fornecida pela fonte. Utilize o critério de arredondamento com duas casas decimais (caso a terceira casa decimal seja igual ou maior que 5, arredonde a segunda casa para cima; se for menor que 5, mantenha-a inalterada) e mantenha a precisão máxima nos cálculos intermediários, realizando o arredondamento apenas nas respostas finais

No final do século XIX, o mundo viveu a chamada Guerra das Correntes, uma disputa comercial e tecnológica para definir como a energia elétrica seria distribuída em larga escala. Thomas Edison defendia a corrente contínua (CC), enquanto Nikola Tesla defendia a corrente alternada (CA). Tesla demonstrou que a CA era muito mais eficiente para o transporte de energia a longas distâncias, pois permitia elevar a tensão facilmente por meio de transformadores, reduzindo perdas de energia na fiação. Assim, a CA venceu a disputa e tornou-se o padrão mundial de distribuição elétrica. Considerando o contexto histórico e os princípios físicos que regem o sistema senoidal defendido por Nikola Tesla, assinale a alternativa que apresenta uma característica fisicamente correta sobre o comportamento de uma CA senoidal pura em um circuito elétrico de corrente alternada.
