É correto afirmar que, na região ativa, o transistor:

A NBR 5410 é aplicada:

1. Aos circuitos elétricos alimentados sob tensão nominal igual ou superior a 1.000 V em corrente alternada com frequências inferiores a 400 Hz ou a 1.500 V em corrente contínua.
2. Aos circuitos elétricos, que não os internos aos equipamentos, funcionando sob tensão superior a 1.000 V e alimentados através de uma instalação de tensão igual ou inferior a 1.000 V em corrente alternada.
3. Às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).
4. A toda fiação e a toda linha elétrica que seja coberta pelas normas relativas aos equipamentos de utilização.

O resultado da somatória dos números correspondentes às afirmações corretas é:

Consiste na ejeção de elétrons da superfície de algum material iluminado exposta a uma fonte luminosa de certa frequência, utilizado para produção de energia elétrica por meio da energia solar. O trecho se refere ao efeito:

Um motor CC de excitação independente, 25 kW e 220 V, opera com velocidade constante de 3.500 rpm e uma corrente de campo constante tal que a tensão de armadura em circuito aberto seja de 220 V. A resistência de armadura é 0,02. Determine a corrente da armadura quando a tensão de terminal é de 225 V.

Qualquer circuito de corrente contínua linear bilateral de dois terminais pode ser substituído por um circuito equivalente formado por uma fonte de corrente e um resistor em paralelo. O trecho se refere a qual teorema da análise de circuitos?

O amperímetro é um instrumento cuja função é medir a corrente elétrica. Sobre o amperímetro, analise a sentença abaixo:

Considerando duas cargas em série, L1 e L2, se o amperímetro for ligado em paralelo com a carga L1 e em série com a carga L2, a corrente que passará pelo instrumento será limitada apenas pela resistência da carga L2 (1ª parte). O amperímetro deve ser conectado em paralelo com o circuito ao medir a corrente (2ª parte). Se um amperímetro for ligado em série com um circuito, a corrente será toda desviada pelo instrumento e, em consequência, ocorrerá um curto-circuito (3ª parte).

Quais partes estão corretas?

Segundo Creder (2016), este esquema não possui nenhum ponto de alimentação diretamente aterrado (sistema isolado ou aterrado por impedância), estando, no entanto, as massas da instalação diretamente aterradas. As correntes de falta fase-massa não são elevadas o suficiente para dar origem a tensões de contato perigosas. Esses sistemas não devem possuir o neutro distribuído pela instalação, sendo obrigatória a utilização de Dispositivo Supervisor de Isolamento (DSI) com alerta sonoro e/ou visual. O trecho se refere ao esquema de aterramento:

Considere um circuito elétrico que tem quatro resistores dispostos entre dois pontos, A e B. Os resistores estão configurados da seguinte maneira:

• Dois resistores, R1 e R2, cada um com uma resistência de 10 Ω, estão conectados em série.
• Paralelamente a essa combinação em série, há um outro par de resistores, R3 e R4, cada um com uma resistência de 20 Ω, também conectados em série entre si.

Qual é a resistência equivalente entre os pontos A e B, considerando as resistências fornecidas e o arredondamento para duas casas decimais?

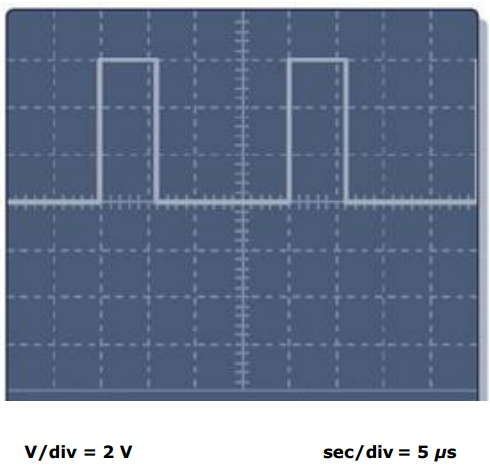

A figura abaixo apresenta a tela de um osciloscópio digital:



Considerando os ajustes acima para o canal 1, qual é a frequência do sinal?

Segundo as regras de dimensionamento de circuitos elétricos, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) Condutor com seção transversal superior a 2,5 mm² é permitido em circuitos terminais de iluminação, incluindo os de uso geral.
( ) Um circuito de distribuição distinto é necessário para cada carga que tenha uma capacidade de 10 A ou mais.
( ) É obrigatório ter circuitos de distribuição separados para luz e força, independentemente da carga.
( ) A menor seção transversal de um condutor para circuitos terminais de motor e de tomadas deve ser de 2,5 mm².

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
