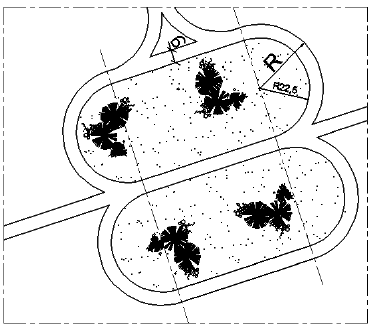

Observando o croqui de um jardim, informe o valor do raio "R":

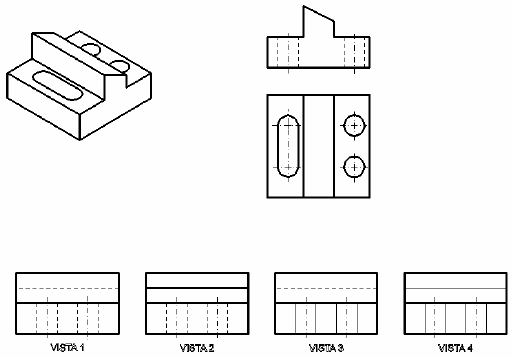

Analise a peça abaixo em perspectiva e suas projeções ortogonais no 1º diedro.

Assinale a alternativa que correspondeà vista lateral esquerda.

Com o emprego dos esquadros combinados, podemos traçar:

Assinale a alternativa correta.

Dada a peça em perspectiva e suas projeções no 1º diedro:

Podemos afirmar que

Os formatos da série A são derivados de um formato de área igual a 1 m2.

I. A0= 1189 x 841
A1= 842 x 595
A2= 594 x 420
A3= 420 x 295
A4= 295 x 210
A5= 210 x 148

II. A0= 1187 x 842
A1= 842 x 594
A2= 595 x 420
A3= 420 x 199
A4= 229 x 215
A5= 215 x 148

III. A0=1189 x 841
A1= 841 x 594
A2= 594 x 420
A3= 420 x 297
A4= 297 x 210
A5= 210 x 148

IV. A0=1187 x 842
A1= 841 x 595
A2= 595 x 425
A3= 425 x 297
A4= 297 x 210
A5= 215 x 148

Assinale a alternativa correta.

No desenho abaixo, está planificado o Hexaedro que forma os planos de projeções:

Pede-se: identifique os planos normalmente empregados no desenho técnico, conforme as normas da ABNT.

Analise as afirmativas abaixo.

Assinale a alternativa correta.

Na representação das projeções ortogonais, no 1º diedro, de uma peça, assinale a alternativa correta.

Nas projeções ortogonais, suas projetantes são perpendiculares aos planos de projeções com um ou dois planos quando o desenho for executado com

Podemos afirmar que

Uma peça foi desenhada dentro de um formato A2 e em escala 1:25. Este desenho é, em seguida, reduzido por fotografia para um formato A4. Pergunta-se:

Escolha a alternativa correta.
