Uma câmera transmite vídeo em 4K, ou seja, imagens de 3840 x 2160 pixels, sem áudio. Considere uma profundidade de cor de 8 bits por pixel por canal (vermelho, verde e azul) e uma taxa de quadros padrão de 30 fps. Sendo assim, a taxa de transmissão em megabits/s (Mb/s) necessária para a câmera transmitir esse vídeo, caso não fosse usada nenhuma técnica de compressão seria, aproximadamente

O projeto de um sistema de proteção contra descargas atmosféricas (SPDA) para um galpão está sendo feito pelo método de Franklin. O galpão ocupa um terreno que tem formato quadrado com área de 144 m². O ângulo de proteção é 30º para a classe do SPDA em questão. Sendo assim, qual deve ser a altura da extremidade do captor, colocado no centro do terreno, para se garantir que toda a área do galpão esteja protegida?

Com relação ao que dispõe as normas regulamentadoras sobre segurança em instalações e serviços em eletricidade, assinale a alternativa correta.

Entre os apresentados nas alternativas a seguir, qual é o comando AutoCAD mais adequado para criar um caminho curvilíneo para a instalação de cabos elétricos em um sistema de iluminação pública?

Um engenheiro está fazendo o projeto de iluminação de um imóvel, utilizando um software para auxiliá-lo nos cálculos luminotécnicos. Inicialmente, ele possui apenas uma planta em papel do imóvel em escala 1:50. Para projetar a iluminação de um ambiente ele precisa informar ao software, entre outros dados, a sua área. No caso de uma sala que, na planta, mede 8 cm por 10 cm, qual a área real que deve ser informada ao software, em metros quadrados?

Uma instalação bifásica alimentada em 200 V tem potência total de 100 kVA com fator de potência 0,6 indutivo. Deseja-se corrigir o fator de potência para 0,8 indutivo por meio de um banco de capacitores instalado em paralelo com a carga. Assinale a alternativa que apresenta o valor mais próximo da reatância capacitiva que este banco deve ter para atingir esse objetivo.

Um circuito trifásico equilibrado consiste em uma fonte trifásica conectada em estrela ligada a uma carga trifásica em estrela. A tensão entre a fase a e o neutro é dada por v_a = 100 cos (2t + 30º) V. Cada fase da carga consiste em um resistor de 4 Ω em série com um indutor de 2,5 H. Os condutores conectando o gerador e a carga tem uma resistência de 1 Ω por fase. A potência média ativa total entregue à carga é

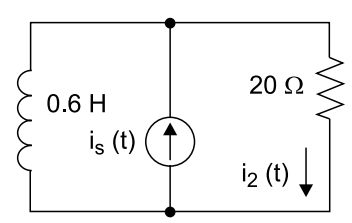

O circuito mostrado na figura a seguir está em regime permanente senoidal. A fonte de corrente fornece

i_s(t) = 5 cos \( \left(\dfrac{100}{3}t\right) \)mA.

Assinale a alternativa que apresenta corretamente o fasor da corrente i₂ (t) representada na figura em miliampères.

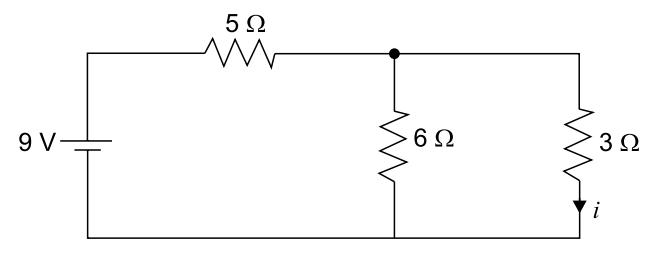

Considere o circuito mostrado na figura a seguir.

O valor da corrente i indicada é

Ao avaliar as componentes harmônicas presentes na tensão de entrada de uma instalação, um engenheiro encontrou forte presença da 5ª harmônica, com tensão eficaz cerca de 4% em relação à da componente fundamental e da 7ª harmônica, com tensão eficaz de cerca de 3% em relação à da componente fundamental. Sendo assim, a distorção harmônica total de tensão é
