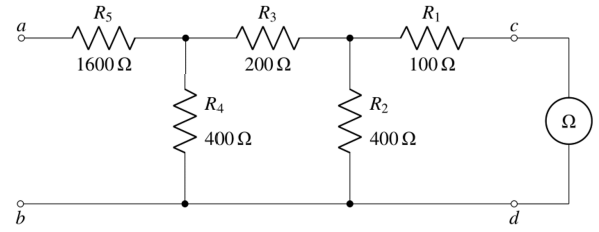

Considere o circuito da Figura 3.

Figura 3

Nesse circuito, entre os pontos a e b, havia uma fonte de tensão de 100V; entre os pontos c e d, foi ligado um ohmímetro. O valor de resistência medida pelo ohmímetro será de:

No esquema de aterramento representado pela sigla TT, a segunda letra T indica que:

O dispositivo de proteção que combina a proteção de sobrecarga e de curto-circuito bem como a capacidade de manobra de motores elétricos de indução denomina-se:

Um material considerado como bom condutor é aquele cujos átomos têm:

Segundo a NR-06, sobre Equipamentos de Proteção Individual (EPI), cabe à organização:

Em circuitos com a presença de condutor neutro protegido por sobrecorrentes, este pode ter sua seção transversal inferior às dos demais condutores quando os circuitos forem:

m circuito composto por cinco resistores é alimentado por uma fonte de tensão ideal em corrente contínua. Dos cinco resistores, quatro têm os valores mostrados na coluna “R (Ω)” da Tabela 1 e um é desconhecido:

Tabela 1

O resistor R1 encontra-se em série com a fonte e em série com o arranjo paralelo dos demais. Além disso, foram medidas as correntes circulando em quatro dos resistores, indicadas na coluna “i (mA)” da Tabela 1. Foi medida a tensão sobre o resistor R1 e encontrado o valor de 30V.

Com base nas informações, o valor da tensão da fonte ideal e da corrente desconhecida são respectivamente:

A lâmpada de sinalização S tem a função de indicar:

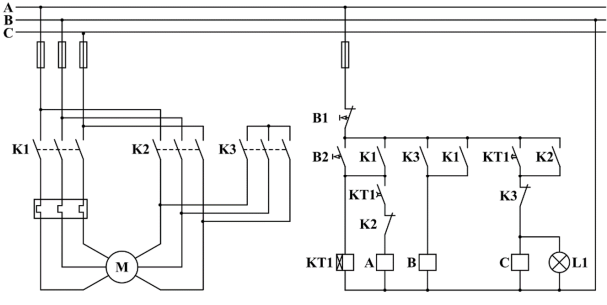

Para que esse diagrama faça o acionamento estrela-triângulo do motor M, as bobinas dos contatores A, B e C devem acionar, respectivamente, os contatos:

Para que possam ser efetuados trabalhos em uma instalação elétrica, de acordo com a NR-10, tal instalação deve ser desenergizada seguindo uma determinada sequência. Após constatar que há ausência de tensão, deve-se:
