O circuito elétrico mostrado abaixo é composto por um potenciômetro linear de 4,7 kΩ, ajustado em 50% da sua capacidade ôhmica, em série, com uma carga L = 50 Ω.

Nas condições descritas, a corrente elétrica do circuito, em mA, é

Sobre a resistividade dos condutores metálicos, considere:

I. Quanto maior o condutor maior a resistividade.

II. É igual para os diferentes tipos de condutores, desde que tenham o mesmo comprimento e a mesma área da seção transversal.

III. A temperatura interfere na resistividade dos condutores.

IV. É uma grandeza característica do material que constitui o condutor.

Está correto o que consta APENAS de

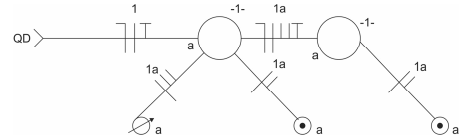

O esquema unifilar abaixo refere-se a um circuito de comando de intensidade de lâmpadas por meio de um dimmer digital e dois pulsadores.

Nesse circuito, cada pulsador comanda

Sobre tipos de motores, considere:

I. Não é possível inverter o sentido de rotação de um motor monofásico de indução.

II. O motor classificado como universal pode funcionar tanto em corrente alternada como em corrente contínua.

III. Quando na placa de identificação de um motor constar FS = 1 significa que ele pode operar acima da sua potência nominal em 10%.

IV. Na categoria D, o conjugado de partida é alto, a corrente de partida é normal e o escorregamento é alto (maior que 5%).

Está correto o que consta APENAS de

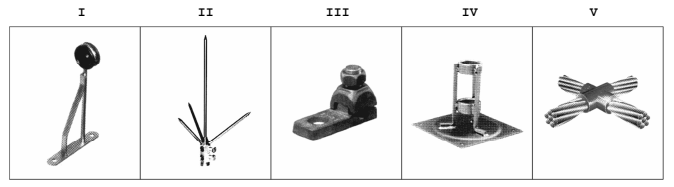

Os elementos abaixo fazem parte de um Sistema de Proteção contra Descargas Atmosféricas (SPDA).

O captor tipo Franklin está identificado pelo algarismo romano

Considere os símbolos I e II abaixo, usados em esquemas unifilares de instalação elétrica.

Ambos referem-se a

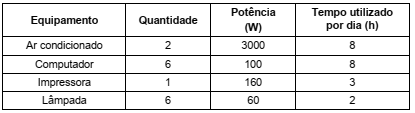

Um escritório possui os seguintes equipamentos elétricos de uso diário:

A quantidade consumida de quilowatts-hora mensais é

Considere a conexão de capacitores abaixo.

A capacitância total do conjunto de capacitores, entre os terminais A e B, em microfarad, é igual a
