Um motor de indução trifásico de potência mecânica de 5 CV pode chegar a trabalhar com uma sobrecarga contínua equivalente de 3900 W no eixo do motor. Considerando que 1 CV equivale a 750 W, assinale a alternativa que apresenta o fator de serviço desse motor.

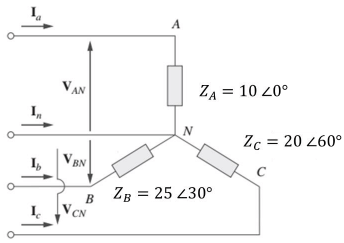

Uma carga desbalanceada em Y é conectada em um gerador em Y com tensões balanceadas de 100 V e de sequência acb, como demonstrado na figura. Analise o circuito e as afirmativas a seguir e assinale a alternativa que aponta a(s) correta(s).

I. A corrente Ia possui o módulo de 10 A e o defasamento angular de 0°.

II. A corrente Ib possui o módulo de 4 A e o defasamento angular de 40°.

III. A corrente Ic possui o módulo de 5 A e o defasamento angular de 60°.

Observe o circuito da figura a seguir e assinale a alternativa que apresenta a tensão Vsaída.

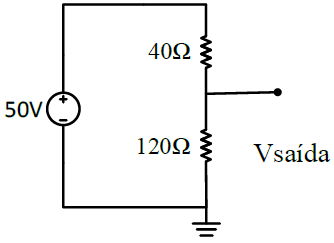

Observe o circuito da figura a seguir e assinale a alternativa que apresenta a tensão de saída, indicada como Vsaída no circuito.

De acordo com a Lei nº 14.133/2021, a fase preparatória do processo licitatório é caracterizada pelo planejamento e pela compatibilização com as leis orçamentárias, abordando todas as considerações técnicas, mercadológicas e de gestão que podem interferir na contratação. Diante disso, analise as afirmativas a seguir e assinale a alternativa que aponta as corretas.

I. Em se tratando de estudo técnico preliminar para contratação de obras e serviços comuns de engenharia, se demonstrada a inexistência de prejuízo para a aferição dos padrões de desempenho e qualidade almejados, a especificação do objeto poderá ser realizada apenas em termo de referência ou em projeto básico, dispensada a elaboração de projetos.

II. Nas licitações de obras e serviços de engenharia e arquitetura, sempre que adequada ao objeto da licitação, será preferencialmente adotada a Modelagem da Informação da Construção (Building Information Modelling - BIM) ou tecnologias e processos integrados similares ou mais avançados que venham a substitui-la.

III. Os licenciamentos ambientais de obras e serviços de engenharia licitados e contratados nos termos dessa Lei terão prioridade de tramitação nos órgãos e nas entidades integrantes do Sistema Nacional do Meio Ambiente (Sisnama) e deverão ser orientados pelos princípios da celeridade, da cooperação, da economicidade e da eficiência.

IV. Um dos itens de julgamento por melhor técnica ou por técnica e preço é a verificação da capacitação e da experiência do licitante, comprovadas por meio da apresentação de atestados de obras, produtos ou serviços previamente realizados.

A sigla BIM significa Modelagem da Informação da Construção ou Modelagem da Construção. A BIM é interpretada como processo que gera um conjunto de informações a respeito de um projeto. Diante das características do software Revit, analise as afirmativas a seguir e assinale a alternativa que aponta as corretas.

I. Uma das etapas importantes de um projeto é definir as unidades que serão utilizadas, com isso, se a unidade linear for modificada, as unidades de área e volume são modificadas automaticamente.

II. A ferramenta de criação de nível não pode ser utilizada na vista de elevação.

III. No Revit pode se utilizar o worksharing, que permite que mais de uma pessoa trabalhe ao mesmo tempo no mesmo modelo, compatibilizando os projetos.

IV. O Revit permite realizar renderização do projeto, mas não é possível exportar o projeto 3D para renderizar em outro programa.

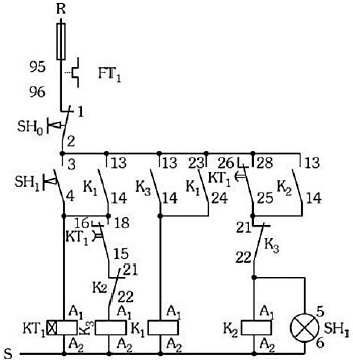

A figura mostra um diagrama de comando de um tipo de acionamento de motor.

Assinale a alternativa que apresenta o tipo de acionamento representado na figura.

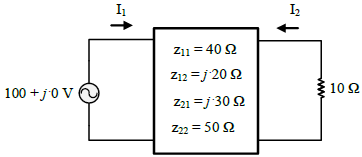

Considere a representação do quadripolo a seguir, sendo z11 = 40; z12 = j20; z21 = j30 e z22 = 50, a tensão de entrada de 100 V; e a carga de 10 ohms.

A respeito das correntes I1 e I2 da figura apresentada, analise as assertivas e assinale a alternativa que aponta as corretas.

I. A corrente I1 possui o módulo igual à 2 A.

II. A corrente I1 possui o ângulo de fase igual à 90°.

III. A corrente I2 possui o módulo igual à 1 A.

IV. A corrente I2 possui o ângulo de fase igual à 0°.

Uma das características dos para-raios fabricados para sistemas de potência é o MCOV, que se trata de um item que deve ser levado em conta na escolha do para-raios. Qual é a correta definição de MCOV do para-raios?

As chaves seccionadoras primárias (ou seccionadores) são utilizadas em subestações para permitir manobras de circuitos elétricos, isolando disjuntores, transformadores de medida e de proteção e barramentos, além de serem utilizadas em redes aéreas de distribuição urbana e rural. Sobre a forma de construção das chaves seccionadoras, analise as assertivas e assinale a alternativa que aponta a(s) correta(s).

I. As chaves seccionadoras podem ser fabricadas com isoladores de porcelana vitrificada, podendo ser utilizadas em instalação abrigada.

II. Os seccionadores fusíveis são formados por três hastes isolantes, montadas em série, contendo um cartucho fusível em cada haste, o que totaliza três cartuchos fusíveis.

III. Os seccionadores reversíveis permitem a transferência de carga de um circuito para outro circuito, podendo ser utilizado em subestações de consumidor.
