Um dos principais componentes de microcomputadores são as memórias, que se diferenciam de acordo com as suas características. Considerando os tipos de memórias e suas características, analise as afirmativas a seguir e assinale a alternativa que aponta a(s) correta(s).

I. A memória RAM se trata de uma memória volátil e de leitura e escrita.

II. A memória PROM pode ser programada apenas uma única vez.

III. A memória EEPROM é apagável apenas pela incidência de raios ultravioleta.

Uma empresa com uma demanda média de 150 kVA possui um fator de potência de 0,8. A empresa quer corrigir esse fator de potência para 0,94. Devem ser comprados capacitores com a potência de 10 kVAr cada. Qual deve ser a quantidade mínima de capacitores que a empresa deve comprar para possuir um fator de potência de no mínimo 0,94?

Obs.: considere cos (20°) = 0,94 e sen (20°) = 0,34117.

Um sistema em malha fechada possui um controlador C(s) com a função de transferência apresentada a seguir:

\( C(s) = \dfrac{4,68^. s^2 + 7,31 ^. s + 9,28}{s} \)

Diante desse controlador, analise as afirmativas e assinale a alternativa que aponta a(s) correta(s).

I. A função de transferência C(s) não se trata de um controlador PID.

II. O ganho proporcional do controlador é Kp = 4,68.

III. O ganho integrativo do controlador é Ki = 9,28.

IV. O ganho derivativo do controlador é Kd = 7,31.

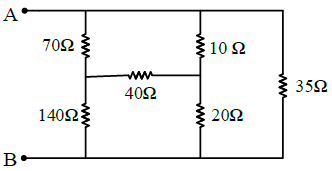

Assinale a alternativa que apresenta o valor da resistência equivalente entre os pontos A e B do circuito a seguir.

Considere dois materiais, sendo o material A com permeabilidade magnética relativa menor que 1 e o material B com permeabilidade magnética relativa maior que 1. Diante disso, analise as afirmativas e assinale a alternativa que aponta a(s) correta(s).

I. O material A possui uma indução magnética menor que o material B, considerando ambos os materiais sujeitos à mesma intensidade de campo magnético H.

II. O material A pode ser paramagnético, devido à sua permeabilidade magnética.

III. O material B não pode ser diamagnético, devido à sua permeabilidade magnética.

Em muitas aplicações industriais, é necessário converter uma fonte de tensão CC fixa em uma variável, e o conversor CC-CC realiza esse trabalho. Considerando os conversores CC-CC, analise as afirmativas a seguir e assinale a alternativa que aponta a(s) correta(s).

I. O conversor Boost é um conversor CC-CC elevador de tensão.

II. O conversor Forward é um conversor CC-CC isolado.

III. O ganho estático do conversor Buck-Boost em condução contínua depende apenas da corrente de carga e do indutor de entrada, já na condução descontínua, o conversor Buck-Boost pode ser abaixador ou elevador de tensão, dependendo apenas da razão cíclica.

A função de transferência G(s) a seguir representa um sistema.

\( G(s) = \dfrac{Y(s)}{U(s)} = \dfrac{10}{s^3 + 11^. s^2 + 8 ^. s - 20} \)

Considerando esse sistema e a teoria sobre estabilidade de sistemas, analise as afirmativas a seguir e assinale a alternativa que aponta a(s) correta(s).

I. Uma das formas para saber se o sistema G(s) é estável ou não é utilizando a ferramenta de Routh-Hurwitz.

II. O sistema G(s) em malha aberta é instável.

III. Ao tornar o sistema G(s) em malha fechada com um controlador de ganho proporcional Kp em série com a função de transferência, o valor do controlador Kp deve ser maior que 10,8 para se tornar estável.

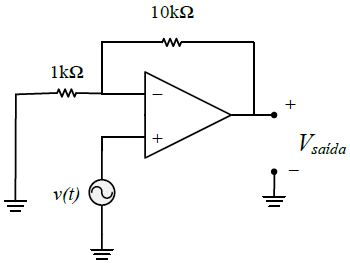

Considere o circuito a seguir formado por um amplificador operacional. A respeito deste circuito, analise as assertivas a seguir e assinale a alternativa que aponta a(s) correta(s).

I. Essa configuração pode funcionar somente como amplificador, não podendo ser utilizada para atenuar o sinal de entrada, mesmo mudando o valor dos resistores.

II. Se o sinal na entrada for uma senoidal pura, a saída terá um defasamento de 180 graus do sinal de entrada.

III. Nessa configuração da figura, a tensão de saída será, em módulo, 10 vezes maior que a tensão de entrada.

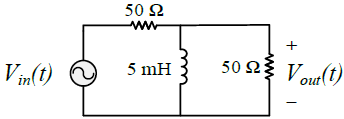

O circuito da figura a seguir pode atuar como um filtro passa-alta.

Assinale a alternativa que apresenta a frequência de corte desse filtro.

Os transformadores de potencial (TPs) são equipamentos que permitem aos instrumentos de medição e proteção funcionarem adequadamente sem que seja necessário possuir tensão de isolamento de acordo com a da rede à qual estão ligados. Diante disso, analise as afirmativas sobre os TPs e assinale a alternativa que aponta a(s) correta(s).

I. Os TPs podem ser em óleo, construídos em tanques onde são acomodados o núcleo e os enrolamentos, possuindo isoladores de porcelana vitrificada, porém nenhum modelo de TP possui tanque de expansão de óleo, diferentemente dos transformadores de potência.

II. Uma das diferenças dos TPs de proteção para os TPs de medição é a classe de exatidão diferente entre eles.

III. O TP capacitivo é normalmente utilizado para tensões mais baixas, até no máximo 100 kV, e o TP indutivo é utilizado para tensões maiores que 138 kV.
